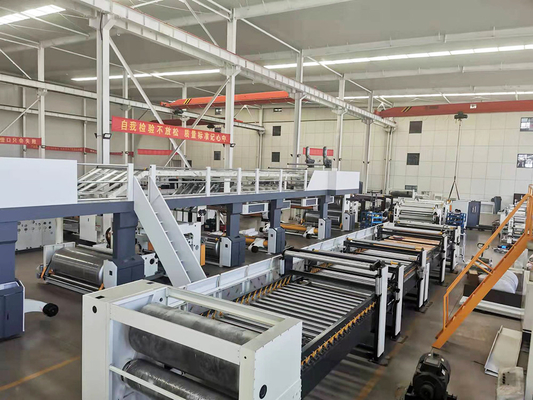

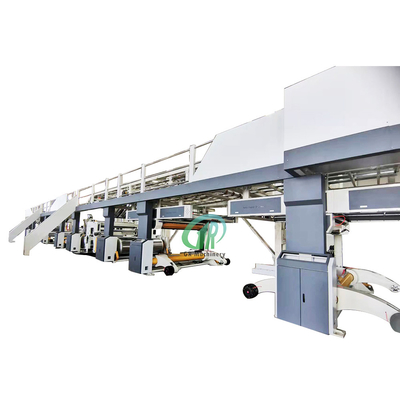

Gerun 300-2500 Tip Beş Katlı Yüksek Hızlı Oluklu Mukavva Üretim Hattı

WJ300-2500 Tip Beş Katlı Yüksek Hızlı Oluklu Mukavva Üretim Hattı

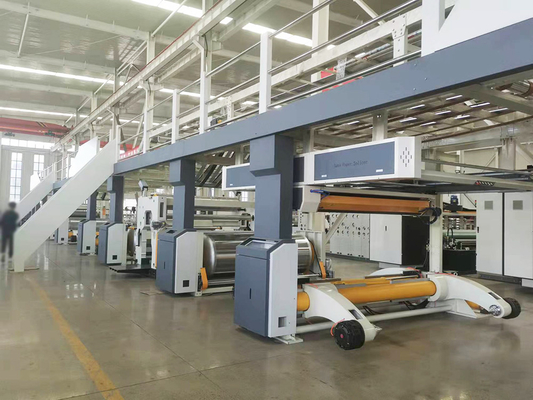

1.ZJ-V6BHhidrolik milsiz değirmen rulosu standı

1) Kağıt sıkıştırmayı tamamlamak, gevşetmek, ortam için çıkarmak, sola ve sağa çevirmek ve diğerleri için hidrolik sürücüyü benimseyin, kağıdın kaldırılması hidrolik sürücüyü benimser.

2) Fren, çok noktalı bir fren sistemi, bir soğutma fanı, Yadeke pnömatik bileşenleri, sabit gerginlik ve uzun ömür ile donatılmış bir dişli disk yapısı kullanır.

3) Büyük çaplı iş mili tasarımı, döner kol düzgün bir şekilde kayar ve çelik kılavuz raylar, süper aşınmaya dayanıklı yüksek frekanslı işlemle işlenir.

4) Hidrolik silindir, radyal kuvvet taşımayan ve bakımı kolay olan bükülmüş bir şaft üzerine monte edilmiştir.

2.Hidrolik kağıt arabası, palet

1) Tasarımda çift konumlu kağıt üzerinde, kağıt için hidrolik kelepçe, kağıt boşaltma hidrolik itme çubuğu insan gücünden tasarruf sağlar, hidrolik motorlu çekiş besleme arabası.

2) Parça gömülü bütün, 18. kanal ana çerçevesi, kiriş ve ¢ 20mm çekme çubuğu kaynağı.

3) Her kağıt Kağıt tutucu, kağıdın her iki yanından her iki araba ile aynı anda.

3.Yüksek hızlı otomatik birleştiriciler

1) Uygulanabilir kağıdın maksimum çapı: 1500 mm.

2) Orijinal kağıt tutucunun otomatik gerginlik kontrolü ile kağıt yüksek hızda alınabilir ve başarı oranı yüksektir.

3) Kuyruk kağıdı alma yok, kağıt tüketimini azaltıyor (sadece kısmen 40 mm genişliğindeki kağıt bandın üst üste binmesi).

4) Kağıt araba çıkarıldığında, otomatik dönüş ve vakum adsorpsiyonu, kolay kağıt yükleme, sıfır ciro alan otomatik gerginlik kontrol kağıdı.

5) Tüm PLC otomatik kontrol, doğru, daha az arıza, kolay bakım.

6) Kağıdı çektiğinizde tamponun ilk turu, otomatik hizalama, kağıdı çekmesi kolay.

7) Makine üstünlüğü silindir kontrol hız ekleyiciler kağıt alma anı moloz, kabarma normal motor kontrolü görünmüyor.

8) En yüksek hızı 200 m/dak olan kağıt alma.

4.Tişlem kağıt ön ısıtıcısı

1) Sıcaklığı artırmak, yapışmayı kolaylaştırmak, nemi kontrol etmek ve pürüzsüz karton için tek taraflı oluklu kağıt ve kağıt mendili önceden ısıtmak için kullanılır.

2) Hassas taşlama ve sert krom kaplama ile uğraştıktan sonra her silindir yüzeyi, Yüzey sürtünmesi küçük, dayanıklıdır.

3) Elektrikli ayar açısı ve açı, ön ısıtma alanını 0°-270° aralığında ayarlayabilir.

4) Ön ısıtma silindiri, Sınıf I basınçlı kapların ulusal standardına uyan ve bir basınçlı kap sertifikasıyla birlikte verilen düz kafa tasarımını benimser.

5. Çekirdekkağıt ön ısıtıcısı

1) Sıcaklığı artırmak, yapışmayı kolaylaştırmak, nemi kontrol etmek ve pürüzsüz karton için tek taraflı oluklu kağıt ve kağıt mendili önceden ısıtmak için kullanılır.

2) Hassas taşlama ve sert krom kaplama ile uğraştıktan sonra her silindir yüzeyi, Yüzey sürtünmesi küçük, dayanıklıdır.

3) Elektrikli ayar açısı ve açı, ön ısıtma alanını 0°-270° aralığında ayarlayabilir.

4) Ön ısıtma silindiri, Sınıf I basınçlı kapların ulusal standardına uyan ve bir basınçlı kap sertifikasıyla birlikte verilen düz kafa tasarımını benimser.

6. Dörtlü ön ısıtıcı

1) Sıcaklığı artırmak, yapışmayı kolaylaştırmak, nemi kontrol etmek ve pürüzsüz karton için tek taraflı oluklu kağıt ve kağıt mendili önceden ısıtmak için kullanılır.

2) Hassas taşlama ve sert krom kaplama ile uğraştıktan sonra her silindir yüzeyi, Yüzey sürtünmesi küçük, dayanıklıdır.

3) Elektrikli ayar açısı ve açı, ön ısıtma alanını 360° aralığında ayarlayabilir.

4) Ön ısıtma silindiri, Sınıf I basınçlı kapların ulusal standardına uyan ve bir basınçlı kap sertifikasıyla birlikte verilen düz kafa tasarımını benimser.

7.Çok kasetli pozitif basınçlı tek yüzlü

1) Ana oluklu rulo:￠500mm(yiv farklılığına göre),baskı silindiri￠600mm,ön ısıtma silindiri￠500mm.

2) Negatif basınç tasarımı, daha düşük ısı tüketimi kullanmak, çekirdek kağıdın eşit şekilde bastırılmasına ve oluklu rulonun yüzeyine yakın olmasına yardımcı olur, oluklu kalıplamayı daha iyi hale getirir, çünkü basınç eşit olarak, oluklu mukavvanın üst kısmı düzgün ve daha iyi yapıştırabilir, tek oluklu kağıt mükemmel laminasyona sahiptir.

3) Silindirleri 10 dakika içinde hızlı bir şekilde değiştirin, elektrikli araba yüklemesiyle oluklu silindiri değiştirirken, makineye koyun ve hava basıncı sistemi onu kilitler, makine tabanına sabitlenir, yalnızca birkaç düğmeye ihtiyaç duyar, değiştirmeyi hızlı ve kolay bir şekilde tamamlayabilir .

4) Oluklu rulo, tungsten karbür yüzey işlemini taşladıktan sonra, ısı ile uğraşan, yüksek kaliteli alaşımlı çeliği benimser.

5) Oluklu silindir, basınç silindiri, aynı zamanda barometrik basınç kontrolü tamponlama etkisine sahip, yüksek stabiliteye sahip hava yastığı kontrol sistemini benimser.

6) Elektrik ayarlı tutkal ses kontrolü, kauçuk septum elektrikli cihaz, tutkal sistemi motor durduğunda bağımsız olarak çalışabilir, tutkalın tükenmesini önler.

7) Hareketli tip tutkal ünitesinin temizlenmesi ve bakımı uygundur.

8) Kolay çalıştırma kontrol sistemi, dokunmatik ekran işlem arayüzü, Renkli ekran çalışma durumu, fonksiyon seçimi, hata göstergesi ve parametre ayarları vb.

9) Orantılı püskürtme cihazlı yerleşik ön koşullandırıcı, çekirdek kağıt sıcaklığını ve nemi ayarlar.

8. Ağır tip konveyör köprüsü

1) Üstgeçit kısmı, tek taraflı makinede üretilen tek taraflı oluklu kağıdı kaldırıp, tutkal kaplama makinesine nakletmek, çift taraflı makineye yapıştırıcıyı uygulamak, yavaşça iletmek ve durmadan kağıt değiştirmek ve sipariş vermek için uygun olan yeterli kağıt depolama kapasitesine sahiptir.

2) Bu parça, uzun kirişi ulusal standart 360 kanal çeliği, 200H çelik, 100H çelik vb. İle bağlayarak yapılır ve yapı makuldür.Yüksek hızda titreme yok.Taşıma ve depolama alanları, düşük sürtünmeli galvanizli çelik, 3 set tırmanma merdiveni ve her iki tarafta 1,2 inçlik güvenlik korkulukları ile kaplanmıştır.Örgü pedal tasarımı, personelin güvenliğini ve kolay kullanımı sağlar.

3) Sert krom kaplamanın taşlanmasından sonra tüm merdane yüzeyi.

4) Bağımsız frekans dönüştürme sürücüsünün kaldırma kısmı.Yüksek mukavemetli eksiz bantta oluk yoktur ve üst tabaka yavaş ve uzun bir mesafe boyunca taşınır, bu nedenle kağıdın kırılması kolay değildir.

9. Köprü düzeltme makinesi kontrol sistemi

1) Temassız algılama oluklu.

2) Yüksek hassasiyetli düzeltme kağıdı.

3) Kağıt genişliği değiştiğinde herhangi bir ayar gerektirmez.

4) Kapalı döngü kontrolü, sürekli çalışma.

5) Tam boyutlu kızılötesi LED algılama, uzun ömür.

6) Aynı zamanda taban düzeltmesinin merkezi ve kenarları

10. Çift yapıştırma makinesi

1) Çift yapıştırma makinesi, köprüden taşınan bir oluklu kağıttır.Ön ısıtmadan sonra tekrar yapıştırıcı ile kaplanır ve daha sonra çift taraflı makineye yapıştırılarak yapıştırılır ve yapıştırılarak üç katlı beş katlı karton üretilir.

2) Çerçeve dökme demir yapı, kararlı performans, üst orta katman ön ısıtıcı çapı 400 mm, tutkal yapıştırmayı kolaylaştırmak için kağıt sıcaklığını artırın, çift basınç silindiri tasarım tutkalı eşit şekilde, paslanmaz çelik tutkal oluğu, otomatik sirkülasyon tutkal kaynağı.

3) tutkal silindiri yüzeyi söndürüldükten sonra, delik işleme, yüzey taşlama ve oyulmuş aniloks çukur tipi dengeleme, eşit kaplama, daha az plastik tüketimi.

4) Tutkal ünitesinin iletimi, frekans dönüştürme motoru ile redüktör üzerinden doğrudan bağlanır ve frekans dönüştürme kontrolü, tutkal silindirinin doğrusal hızının çift taraflı makine ile senkronize edilmesini ve bağımsız olarak çalışabilmesini sağlar.Açı sensörü, PLC, dokunmatik ekran insan-makine arayüzü ekranı kullanın.Farklı kağıt kalitesine göre, farklı hızlar tutkal miktarını otomatik olarak kontrol eder, farklı oluklu şekle göre basınç silindirleri arasındaki boşluğu hatalar birikmeden otomatik olarak ayarlar.

11. Çift yüzlü

1) Çift taraflı makine, düz karton üretmek için yapıştırılmış tek taraflı oluklu kağıt ve yüz kağıdı lamine, ısıtmalı merdane ısıtma, yapışkan macun, klişelerdir.

2) Sıcak plakanın yüzeyi öğütme ile ele alınır, sıcak plaka genişliği 600mm, toplam 20 adet sıcak plaka, Bakan soğutma klişeleri 5m.

Sıcak plaka, kap tahtası, kapalı basınçlı kap sertifikası ve denetim sertifikasını benimser. Bölme izolasyon yapısı için dahili termal paneller, s-şekilli buhar akışı, Buhar, su ayırma işlevi görünür, buhar kullanım oranını iyileştirir.

3) Sıcak plaka, pnömatik baskı plakası yapısını benimser.Baskı plakası kaldırma, pnömatik yapıyı benimser.14 set yaylı pnömatik baskı plakası standarttır.

4) Isıtma plakasının ısı borusu, sıcaklığı birden fazla bölümde kontrol eder ve bir sıcaklık göstergesine sahiptir.

5) Üst pamuklu dokuma, düzeltici pnömatik valf tarafından otomatik olarak merkezlenir ve çift silindir, S şeklindeki pamuklu dokuma germe cihazını kontrol etmek için kullanılır.Sıkma miktarı fazladır.

6) Alt kayış, pnömatik gerdirme mekanizmasını benimser, yapısı basit ve pratiktir, alt konveyör bandının solu ve sağı otomatik olarak düzeltilir ve hizalanır ve ayrıca her iki tarafta da manuel olarak ayarlanabilir.

7) Bağımsız bir yapı kullanan dişli kutusu tahrik ünitesi, malzemeler için dişli çeliği ZG-500 numarası, yağa batırılmış dişli yağlama kullanımı.

8) Uluslararası üne sahip markaların kullandığı elektrik bileşenleri, cihazın kararlı ve güvenilir çalışması.

9) Motor frekans enerjisi, düşük hız torku, geniş hız aralığı, güvenilir, kolay bakım için ana tahrik motoru.

10) Yüksek yoğunluklu profillerin ana omurgası GB, sağlam yapı, güzel görünüm, yüksek hızlı çalışmaya uygun.

12. ince bıçak kesici golcü (Sıfır Basınç Hattı)

1) Senkron servo motor, bıçak ve tel sırasını kontrol eder.Otomatik sıfırlama.hassas boyut.Sipariş değiştirme süresi 1-3 saniyedir.

2) PLC kontrol sistemi, CANopen veri yolu sistemini kullanan, sipariş yönetimi işlevli, kurutucu hızına sahip senkron bir sinyal giriş arayüzü ile donatılmıştır.

3) 10,4 inç renkli dokunmatik ekranlı HMI, 999 sipariş depolama, tek bir arıza alarmı için otomatik veya manuel olarak değiştirme siparişleri.

4) Üç çeşit basınç hattı formu: İçbükey karşı dışbükey (üç katmanlı çizgi), İçbükey karşı Dışbükey (beş katmanlı çizgi), Düz karşı Dışbükey, Üç çeşit elektrik basınç hattı formu dönüştürülebilir. Bilgisayar kontrolü ile yuvarlak gölgeler kıvırma ,doğrusal ve bükülmesi kolay.

5) İnce tungsten alaşımlı çelik bıçak, keskin bıçak, 8 milyon metreden uzun ömür.

bilgisayar kontrolü için bıçak bileyici, otomatik veya manuel bıçak bileyici, Keskin uçlu bileme bölünebilir, üretkenliği artırır Verimlilik.

6) İthal senkron kayış iletimi benimsenmiştir ve ince bıçak tutucu ve kıvırma yuvası lineer yataklar tarafından desteklenir ve konumlandırma boyutu, hatalar birikmeden doğrudur.

7) Kesme ve sıkma, bağımsız frekans dönüştürme motorları tarafından yürütülür.Emme ağzı, değiştirme sırasına göre otomatik olarak konumlandırılır.

8) Gaz depolama tankı ve düşük basınç koruma fonksiyonu ile.

13. NC kesici

14.Otomatik büyük aşağı istifleme makinesi

1) Beş segmentli yüksek mukavemetli bantlı taşıma, asenkron servo kontrol, otomatik nokta sayma, kararlı taşıma ve hızlı ayırma ve asılı sepete taşımayı benimser.

2) Güneş dişli pres kağıdı kartona zarar vermez.Karbon fiber pres kağıdı son derece dayanıklıdır.Otomatik kaldırma, kontrol panosu düzgün bir şekilde istiflenir.

3) Sipariş yapısına sahip blok araba, otomatik ayarlama. Küçük sipariş istifleme için uygun tek bir yığın elde etmek için.

4) Bakanlık sepeti dışarı besleme naylon plastik tırtıl çıkışı, destek kağıdına zarar vermez.

5) Standart iletişim arayüzü ve üretim yönetim sistemi ağı, otomatik değişim ve sipariş yönetimini gerçekleştirir.

6) Asansör servo kontrollü gondol asansörü, rasyonel karşı ağırlık yapısı, optimum enerji verimliliği, Sepet çıkışından sonra, Platformdan paletli bir sonraki adıma güç aktarır.

15.Tutkal istasyonu sistemi

1) Sistem, macun yaparken dengeleyici kullanmaya ihtiyaç duymaz ve macun sıvısının güçlü nüfuz etme gücü vardır ve macun sıvısı stabildir.

2) Tüm sistemin çalışması, programın ayarlanması ile kontrol edilir ve kontrol sisteminin yazılımı, şirket tarafından her karton fabrikasının gerçek ihtiyaçlarına göre tasarlanır ve geliştirilir ve operasyon istikrarlı ve güvenilirdir.

3) Tüm malzemelerin eklenmesi program tarafından ayarlanır ve PLC tarafından kontrol edilir ve ölçüm doğrudur.

4) Sistem, nişasta moleküllerinin suda daha fazla çözünmesini sağlamak ve aynı zamanda tutkal kalitesinin ortam sıcaklığından etkilenmesini önlemek için tutkal sıcaklığını kontrol etmek için bir sıcaklık sensörü ve bir sıcaklık göstergesi ile donatılmıştır. büyük değişikliklere neden olur.

5) Bu ekipman, otomatik tank yıkama programı ile donatılmıştır.Tutkal teslim edildikten sonra tank gövdesi otomatik olarak temizlenir.

6) Her bir yapıştırma noktası depolama tankının sıvı seviye sensörü, sıvı seviyesini izlemek için kullanılır.Sıvı seviyesi düşük olduğunda, PLC otomatik olarak formülü seçer ve farklı yapıştırma noktalarına göre macunu hazırlar.

7) Kesme ve karıştırma süresi, program ayarı aracılığıyla PLC tarafından kontrol edilir.

8) Sıvı alkali haline getirildikten sonra, tabletler alkali depolama tankında saklanır;alkali transfer tankının seviyesi PLC tarafından kontrol edilir.Ayarlanan alt sınıra ulaşıldığında, alkali depolama tankından pompa aracılığıyla otomatik olarak yeniden doldurulur.

9) Nişasta depolama tankının malzeme seviyesi malzeme seviye sensörüne düştüğünde, sistem malzemelerin eklenmesini istemek için otomatik olarak alarm verir ve malzemelerin eklenmesini titretir.

10) Tutkal beslemesi, PLC tarafından kontrol edilen pnömatik diyaframlı pompa aracılığıyla otomatik olarak tutkal depolama tankına gönderilir.

16.Buhar sistemi

1) Çalışma sıcaklığını sabit tutmak için üretim hattının termik ekipmanına ısıtma enerjisi sağlar.

2) Her ünite, enerji tasarrufu sağlayan ve kolay ayarlanabilen bağımsız bir küçük ünite buhar besleme sistemi olarak tasarlanmıştır.

3) Her bir hidrofobik ünite grubu, üretim durdurulduğunda ekipmanı hızlı bir şekilde soğutan boş bir bypass ile donatılmıştır.

4) Sızıntıyı önlemek için boşaltma cihazı, paslanmaz çelik çek valf ile yüzen bilyeli kapan.

5) Metal hortum, dönen eklemin hizmet ömrünü uzatmak için boru sistemi ile dönen ısıtma bileşenleri arasında esnek bağlantı için kullanılır.

6) Makinedeki tüm buhar boruları, normal basınç altında kullanım güvenliğini sağlamak için dikişsiz çelik borulardan yapılmıştır.

1. Uzun mesafeli yol için uygun, neme dayanıklı ve darbeye dayanıklı ambalajı benimser.

2. Ulaşım ve çeşitli hava koşulları.Tam bir bakım ve çalıştırma seti.

3. Kılavuzlar dahildir.
