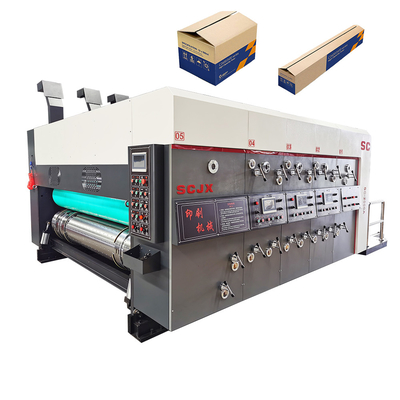

Gerun Marka SC1628 Flekso Baskı Yerleştirme ve Kalıp Kesme Makinesi Yüksek Kararlılık

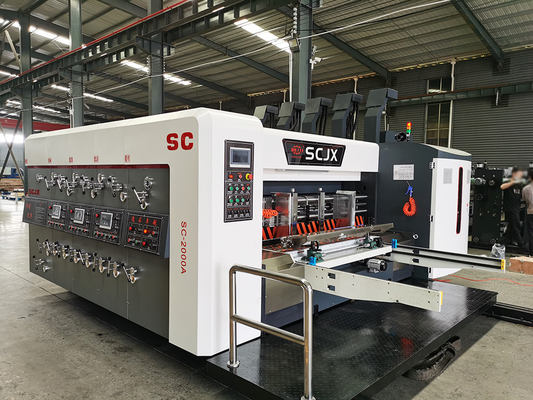

SC1628 Oluklu Mukavva Flekso Baskı Yerleştirme Kalıplama Makinesi

Ⅰ.Besleme ünitesi:

1. Kağıt besleme, Tayvan Eyaleti'nin en gelişmiş kağıt besleme teknolojisini benimser ve kağıt besleme çarkı milinin malzemesi rulman çeliğidir.

2. Kontrol paneli, kağıt besleme bölümü, baskı bölümü, kanal açma bölümü ve kalıp kesme bölümü arasındaki iletişim işlemini gerçekleştirebilen ve akımı kontrol edip görüntüleyebilen, insan-makine arayüzüne sahip 7 inç renkli dokunmatik ekran ile donatılmıştır. faz çalışması, tüm makine hızı, sayma ve durdurma, plaka kaldırma gecikmesi, adsorpsiyon fanı ve toz giderme fanının sabit hız ayarı, hizalama süresi, süreklilik ve ayırma ve insan-makine diyaloğu veya ikili işletim sistemlerinin manuel elektrik kontrolü gibi sistem ayarları hızlı ayar hızı ve güvenli ve basit kullanım ile her bölümün.

3. Emme fanı kağıt beslemeye yardımcı olur, hava hacmi kartonun boyutuna göre her bölümde ayarlanabilir ve motor, güç tüketimini azaltan ve maliyetten tasarruf sağlayan frekans dönüştürücü kontrollü bir motordur.Toz giderme fanı, mukavva yüzeyindeki kirleri gidermek ve baskı kalitesini artırmak için birden fazla toz giderme fırçasıyla donatılmış güçlü bir frekans dönüştürücü kontrollü motordur.

4. Konumlandırma kriteri olarak kartonun ön kenarı alındığında, karton uzunluğu hatasının etkisi büyük ölçüde azaltılır.Karton makaraya gönderildiğinde hız makara ile aynıdır ve hız farkından devir teslim doğruluğu etkilenmeyecektir.

5. Kartonun sol ve sağ durdurma göstergeleri, sol ve sağ sözleşme ile elektriksel olarak bölünebilen veya bağımsız olarak kontrol edilebilen elektrik ayar mesafesini benimser.Karton çekme çerçevesi, kartonun genişliğine uyum sağlamak için elektrikli ön-arka ayarını benimser.Ön bölme manuel ve eşzamanlı olarak kaldırılır, bu da basit, güvenilir ve çalıştırması kolaydır.

6. Ünite açma ve kapama: elektrik kontrol makinesi bir alarm zili ile açılıp kapatılır, açma ve kapama alarm çalmaya devam eder, tek tuşla konumlandırma ve açma ve kapama ve şanzıman mili bir sürtünmeli kavrama ile takılır. Operatörlerin güvenliği ve yanlış kullanım nedeniyle makineye zarar vermemek.Pnömatik kilitleme cihazı, kilitleme sağlam, kullanışlı ve doğrudur.Ünite bölünmüş transmisyon mili, diğer parçaların hasar görmesini önlemek için aşırı yük koruma cihazı ile donatılmıştır.Pnömatik kilitlemeli mil mekanizması, sağlam, rahat ve doğru kilitleme sağlar, dişlilerin birbirine geçme pozisyonunun değişmemesini ve baskı yanlış yerleştirme nedeniyle karton atık ürünlerinin oluşmasını önlemek için ayırma ve gruplamadan sonra normal üretime ulaşılmasını sağlar.

7. Kağıt besleme silindirinin alt silindiri, ince öğütülmüş, yatay ağa bastırılmış ve kartonun sürtünmesini artırmak için elektrolizle kaplanmış yüksek kaliteli dikişsiz çelik borudan yapılmıştır.Kauçuk besleme silindiri ve manşonlar iki kat halinde kaplanmıştır, iç katman 28 derecedir, bu da sürtünme kauçuk milinin esnekliğini artırır ve dış katman, aşınma direncini artıran 45 derecedir.Ek olarak, daha uygun ve daha hızlı olan hızlı bırakma yapısı benimsenmiştir.Kağıt besleme manşonlarının basınç ayarı, manuel olarak ayarlanan iki kademeli sonsuz dişli yavaşlama ayar mekanizmasını benimser ve ayar değeri kadranı, ayar miktarını gösterir.

Ⅱ.Baskı ünitesi

1. Baskı plakası silindiri

1) Baskı plakası merdanesinin çapı < ￠524 mm'dir (plaka çapı < ￠536 mm dahil).Yüksek kaliteli çelik üretimi, yüzey hassas taşlama, sert krom kaplama, sorunsuz çalışan dinamik denge düzeltme, yüksek hızlı baskıya uygun.Şaftın yatay ve çevresel yönleri, plaka asma ve plaka hizalaması için uygun olan referans çizgilerini oymak için kullanılabilir.Hızlı plaka değişimi için uygun plaka asılı yivli cırcır sabit plaka sarma mili.Baskı plakası merdanesi ile sol ve sağ plaka çekme yer değiştirmesi arasındaki eksenel mesafe elektriksel olarak 6 mm olarak ayarlanmıştır.Etkili ayar aralığı 12 mm'dir ve baskı plakası çalışırken veya dururken düzeltilebilir.

2) Baskı plakası merdanesi faz planet dişlisi, çevrenin 360° derecelik ayarını kontrol eder ve 360° derecelik bilgisayar, çalışma sırasında veya durma sırasında çalıştırılabilen motor çalışma ayarını kontrol eder.Dokunmatik ekran, ayar miktarını otomatik olarak görüntüler ve boyutu girdikten sonra otomatik olarak ayarlar.Baskı plakası merdanesi için otomatik sıfırlama cihazı, sisteme plaka asılı konumu sağlanır, plaka asılı konum düğmesine tıklayın ve ekipman otomatik olarak plaka asmak için uygun konuma geçerek emek verimliliğini artırır.Plaka değiştirme ve plaka silme için uygun olan baskı plakası silindirini ileri ve geri döndürmek için pedal anahtarını takın.

2. Baskı silindiri

1) Yüksek kaliteli dikişsiz çelik boru, dinamik ve statik denge düzeltme ve kararlı çalışma ile ince işleme.Su verme ve temperleme, sıcak şarj, dinamik ve statik denge, yüzey ince öğütme ve galvanik kaplama.

2) Dişli, ayar sırasında dişlinin birbirine geçmesini etkilemeyen ve şanzıman doğruluğunu sağlayan boşluksuz bir ayar mekanizması kullanır.Baskı plakası merdanesi ile baskı merdanesi arasındaki boşluğun manuel mikro ayarı, ölçek ekranı.Konumlandırmayı ayarlamak için 1: 200 çift kademeli sonsuz dişli kutusu kullanılır ve ayarlanabilir mesafe 0-12 mm'dir.

3. Metal aniloks silindiri

1) Anilox makaralı manşonlar, kurulum ve bakım için uygun olan gelişmiş konsol yapısını benimser ve daha sonra sıyırıcı sistem kurulabilir.Anilox merdane, Jiangsu Eyaleti, Changzhou'daki "Haili Roller" tarafından üretilir ve uzun hizmet ömrü, aşınma direnci ve korozyon direnci ve iyi mürekkep kontrolü ile yüksek kaliteli çelikten özel teknoloji ile işlenir.Petek ağ örgü sayısı: 200, 220, 250, 280 satır/inç, baskılı ürünlere göre isteğe bağlıdır.

2) Pnömatik presleme eylemi olan anilox merdane ve baskı plakası merdane dokunmatik plaka ayarı, makineyi durdurduktan sonra plakayı otomatik olarak kaldırır ve mürekkebin kurumasını önlemek için elektrikli tekdüze mürekkebi otomatik olarak açar.Kağıt beslemenin durdurulması/başlatılmasıyla, her baskı ünitesinin mürekkepleme gecikme süresi ayrı ayrı ayarlanır.Anilox merdane, itici güçten ayrılan, mürekkebi karıştırmayı veya yıkamayı daha kolay ve daha hızlı hale getiren tek yönlü tek yönlü kavrama ile donatılmıştır.

3) Seramik ağ silindiri (ek fiyat artışı ile isteğe bağlı), çelik borunun yüzeyi seramik ile kaplanır ve taşlama ve lazer kazıma işleminden sonra, noktalar isteğe bağlı olarak 200-400 satır/inç ile düzgün bir şekilde mürekkeplenir.

3. Lastik merdane

1) Manşonlar, Hebei Eyaleti, Jizhou'da "Silver Star Spring Breeze" tarafından üretilir ve dinamik ve statik denge işlemiyle rafine edilen yüksek kaliteli dikişsiz çelik borulardan yapılır.Dış yüzey, aşınmaya dayanıklı ve korozyona dayanıklı yüksek kaliteli Ding Qing kauçuktan yapılmıştır ve manşonların orta yüksekliğini ve doğruluğunu sağlamak için taşlanmış ve hassas CNC taşlama makinesi ile şekillendirilmiştir.

2) 1: 200 çift kademeli sonsuz dişli boşluğu ince ayarını benimseyin, mürekkebi eşit şekilde uygulayın, ayardan sonra yerçekimi ile kendi kendine kilitleyin ve lastik deformasyonunu ve elastikiyet kaybını önlemek için temizledikten sonra kauçuk merdane ile aniloks merdaneyi ayırın.

4. Mürekkep besleme sistemi

1) Mürekkep pompası, pompada ve boruda biriken suyu filtre ve mürekkep sirkülasyon sistemi ile geri kazanabilen tek yönlü diyafram tipi bir pnömatik pompadır.(Not: Sıyırıcı mürekkep kontrol sistemi isteğe bağlı olduğunda çift etkili bir diyaframlı pompa bulunur.) Otomatik algılama ve algılama mürekkep miktarı sistemi, uyarı ve alarm zili dahil olmak üzere mürekkep ve yıkama anormal alarmı.

2) Şeffaf mürekkep besleme borusu ve yüksekte asılı şeffaf mürekkep saklama kabı, üretimde mürekkep besleme durumunu gözlemlemeyi daha sezgisel hale getirir.Dolaşan temizleme boru hattı ve mürekkep silindiri, basit ve rahat kullanım ve temizlik, kararlı mürekkep beslemesi.

5. Faz ayarlama mekanizması

1) Baskı plakası merdanesinin fazı, frekans konvertörü tarafından kontrol edilir ve 360 ​​derecelik faz ayarı, hem çalışma hem de durma durumlarında uygulanabilir.

2) Frekans dönüştürücü, motor hızını kontrol eder ve kodlayıcı, PLC programlama sistemiyle birlikte çalışır.Ayarlanan değere göre motor hızı otomatik olarak değişir, böylece faz ayar hassasiyeti 0,2 mm içinde kontrol edilebilir.

6. Pnömatik kilitli fren konumlandırma cihazı

1) Silindir fren mekanizması, makine ayrıldığında veya faz ayarı yapıldığında, fren mekanizması makinenin dönüşünü sınırlar ve orijinal dişli konumunu sabit bir noktada tutar.

2) Her bir baskı ünitesi, ana makinenin pozitif ve negatif tarama kontrolü ile donatılmıştır; bu, kalıp silme, kalıp asma ve renk kaydı işlemlerini daha basit ve emekten daha fazla tasarruf ettirir.

Ⅲ. Yerleştirme ünitesi

1. Dokunmatik ekran işlem kontrolü

1) Yerleştirme departmanının elektriksel çalışması, PLC programlama otomasyon sistemini kontrol etmek için dokunmatik ekranı benimser, siparişe göre kağıt ürünlerinin "uzunluk * genişlik * yükseklik" gibi giriş verileri, siparişi otomatik olarak düzenlemek için bilgisayar sistemini başlatır. tek bir düğme ile gereken konumu belirleyin ve kanal açma konumunu müşterinin gereksinimlerine göre manuel olarak ince ayar yapın.

2) Renkli insan-makine arayüzü, menü saklama, otomatik dengeleme ve vites değiştirme mesafesinin düzeltilmesi ve diğer işlemler.Motor, Tayvan Eyaleti Deltası'nın motor şanzıman kutusunu kontrol etmek için frekans dönüştürücüyü kullanır.Mesafe motor hızının frekans dönüşüm ayarına göre, kesici kafanın yanal yer değiştirmesi hızlı, kararlı ve doğrudur.Kodlayıcı, yüksek profilli kesiciyi ayarlamak için PLC kontrol kutusu ile işbirliği yapar ve dört kesici, mesafeyi senkronize olarak ayarlar, bu da kesici ayar süresinden büyük ölçüde tasarruf sağlar ve iş verimliliğini artırır.

2. Ön presleme, hat presleme ve kanal açma altı eksenli tam bilgisayar kontrollü kanal açma parçası

1) Tek şaftlı çift bıçaklı oluklu yapı ve kutu yüksekliği için iç diş yapısı benimsenmiştir, böylece yağlama yağının kartonu kirletmesi kolay değildir.Yerleştirme ünitesi, güvenliği sağlamak için acil durdurma cihazı ile donatılmıştır ve tüm makinenin çalışması için uygun ve esnek olan pozitif ve negatif inç ile donatılmıştır.

2) Kanal açma bıçağının standart kalınlığı 7 mm'dir ve alaşımlı çelik malzeme, diş kanal açma bıçağını ısıl işlemden sonra mükemmel sertlik ve tokluk ile taşlar.Çift bıçaklı düzeltme bıçağı keskin kenarlara ve yüksek hassasiyete sahiptir.Şaft, yüksek kaliteli 45# dikişsiz çelik borudan yapılmıştır ve yüzeyi pürüzsüz hareket etmesi için taşlanmış ve elektrolizle kaplanmıştır.Orta kesici, düzeltme ve kesme cihazının büyük yer değiştirme mekanizması, güçlü üretim uyarlanabilirliği.Elastik çift bıçaklı düzeltme bıçağı, pürüzsüz düzeltme ve maliyet tasarrufu.

3) Kararlı ve doğru olan ve kanal açma aşamasının hassasiyetini sağlayan doğrusal kılavuz ray teknolojisini benimseyin.On vidalı otomatik ayar, ön baskı çarkının sol ve sağ yanal hareketinin senkron elektrikli ayarı, çizgi baskı çarkı ve kanal açma parçasının kanal açma kesici yuvası, düğmenin ve dokunmatik ekranın kontrol hassasiyeti.

3. Ön baskı çarkı ve misina baskı çarkı

1) Üst ve alt şaftlar, su verilmiş, temperlenmiş ve dinamik ve statik denge ile elektrolizle kaplanmış yüksek kaliteli çelikten yapılmıştır.Dört grup yeni hat presleme tekerleği ile donatılmış olup, kartonun ezilmesini etkili bir şekilde önleyebilir ve hat presleme pürüzsüz ve düzenlidir.Aynı zamanda, kanal açma parçası bir dizi ön baskı tekerleği ile donatılmıştır.İki ön baskı ve pres hattından sonra çizgi şekli daha iyidir, kırılması kolay değildir ve kutu düzenlidir.

2) Tel pres tekerleğinin boşluk kadranını 2-12 mm ayar aralığı ile manuel olarak ayarlayın.Dişli, ayar sırasında dişlilerin birbirine geçmesini etkilemeyen ve şanzıman doğruluğunu sağlayan boşluksuz ayar mekanizmasını benimser.

4. Oluklu faz ayarlama mekanizması

Planet dişli mekanizması, yerleştirme aşaması, ekipman çalışırken veya durduğunda ayarlanabilen PLC ve elektrikli dijital giriş tipi 360 ayarını benimser.

Ⅳ.Die-kesme ünitesi

Bıçak plakası merdanesinin dış çapı < ￠486 mm'dir (bıçak şablonunun çapı < ￠536 mm dahil).Yüksek kaliteli çelik dökümden yapılmıştır, yüzey taşlama, denge düzeltme, eşit delik ayırma, artırılmış çalışma kararlılığı ve şaft galvanik kaplama.

Kalıp şablonunun cıvata delikleri 10M, eksen aralığı 100mm, radyal çevre 18 eşit parça, kalıp kesicinin yüksekliği 25.4mm ve ahşap şablonun kalınlığı 16mm'dir (üç katlı karton için) ve 13 mm (beş katlı karton için).

1. Lastik merdane (üst merdane)

1) Lastik tampon silindirinin çapı ￠536 mm'den küçüktür ve lastik pedin çapı 554 mm'dir.Hızlı değiştirilebilir lastik pedi, aşınma direnci ve uzun hizmet ömrü.Yüksek kaliteli dökme çelik malzeme, su verme ve temperleme, dinamik ve statik denge, yüzey ince öğütme, çalışma stabilitesini artırır.

2) Bıçaklı kalıp merdanesi ile lastik pedi merdanesi arasındaki boşluk elektriksel olarak ayarlanır ve hava kilidi sabit ayar mekanizması sağlam ve güvenilirdir.Kauçuk makaralı mekanik enine 50 mm hareket cihazı, hız farkı dengeleme sistemi, her bıçak farklı konumlarda, tekdüze aşınma ve yıpranma, Youli lastik pedinin hizmet ömrünü etkin bir şekilde uzatır.

2. Taşlama onarım mekanizması

Elektrikli taşlama lastik pedi, hızlı ve verimli düzeltme.Lastik pedin servis ömrünü artırın.

3. Faz ayarlama cihazı

Kalıp kesme aşaması elektrikli dijital 360 ile ayarlanır ve ekipmanın çalışması ve durması ayarlanabilir.

4. Tahrik dişlisi

1) Yüksek hassasiyetli sarmal dişli şanzıman.Şanzıman dişlisi 20GrMnTi yüksek kaliteli alaşımlı çelikten yapılmıştır.Su verme ve temperleme, yüksek frekanslı su verme ve dişli taşlamadan sonra dişli, düşük gürültü, sertlik HRC58-62, uzun hizmet ömrü ve az aşınma ile sorunsuz çalışır ve bu da baskı kaydı doğruluğunun uzun süre değişmeden kalmasını garanti edebilir.

2) Şaft ve dişli, germe bağlantı manşonu anahtarsız bağlantı ile bağlanır, böylece yüksek torkla kullanıldığında boşluk olmaz, kurulum ve bakım daha uygundur, uzun vadeli iletim doğruluğu yüksektir ve baskı kayıt garantilidir.

3) Dişli yağlama, şanzıman doğruluğunu ve hizmet ömrünü sağlamak için dişli yağı pompasının otomatik sprey yağlama sistemini benimser.

5. Motor parçası

1) Ana motor, sorunsuz çalışan ve düşük titreşim ve gürültü dezavantajlarına sahip motoru kontrol etmek için "Dongli" frekans dönüştürücü kullanır.Frekans dönüştürme denetleyicisi "Tayvan Eyaleti Deltası" frekans dönüştürücüsüdür.Düşük hız nominal tork çıkışı, ultra sessiz ve kararlı çalışma.

2) Adsorpsiyon fanı ve toz giderme fanının tümü Zhongxin fanlarıdır, faz motoru Zhejiang DH motorudur ve mürekkep homojenleştirme motoru, düşük gürültü ve kararlı güç özelliklerine sahip Tayvan Eyaleti Taibang motorudur.

6. Rulman parçası

Tüm makinenin ana yatakları ithal "NSK" yataklarıdır ve geri kalan yataklar tanınmış yerli üreticilerden (Wahalo) doğrudan acente olarak satın alınır.Ürün doğruluğu P6 P5 P4 ve titreşim seviyesi Z1 grubu veya üzeridir.

7. Elektrik bileşenleri

Her birim, güvenli ve güvenilir olan bağımsız elektronik kontrol birimini kullanır.Röleler, gösterge lambaları, düğmeler ve kontaktörler, Zhejiang Zhengtai orijinal elektrikli cihazdan veya Schneider elektrikli cihazdan yapılmıştır.Solenoid valf ve silindir, Yadeke'nin esnek, kararlı ve dayanıklı pnömatik bileşenleridir.

1. Uzun mesafeli yol için uygun, neme dayanıklı ve darbeye dayanıklı ambalajı benimser.

2. Ulaşım ve çeşitli hava koşulları.Tam bir bakım ve çalıştırma seti.

3. Kılavuzlar dahildir.
