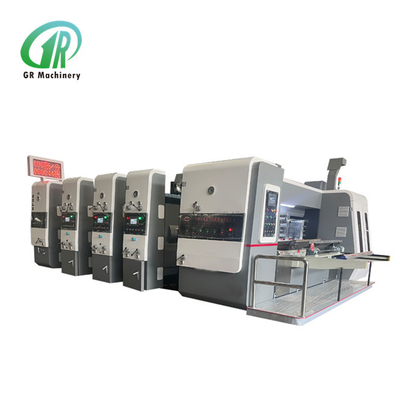

4 Renk Oluklu Mukavva Karton Flekso Baskı Makinesi, Yerleştirme Kalıp Kesme 250pcs / dak

Oluklu Kalıp Kesimli 4 Renkli Oluklu Karton Flekso Baskı Makinesi

Ürün Açıklaması:

Besleyici kısmı:

1. Ön kenar besleyici:
1) Dört sıralı tekerlek tipi ön kenar besleme sistemi, kolay kullanım, yüksek hassasiyet.
2) Ön kenar tekerlekler Tayvan'dan dayanıklı, aşınmaya dayanıklı Maxdura markasını benimser.
3) 7.5kw fan, hava emişli yardımcı kağıt besleme, tahtanın bükülme derecesine göre, düzgün kağıt beslemesini sağlamak için ayarlanabilir hava hacmi. Değişken frekans hava hacmini kontrol eder.
4) Sol ve sağ bölmelerin konumları, ayarlanması kolay ve hızlı olan vida çubuğu tarafından elektriksel olarak düzenlenir. Ön yönlendiricinin üst ve alt açıklık konumu ayrı ayrı manuel olarak ayarlanır.
5) Atlamalı besleme fonksiyonu ile, büyük boyutlu levhaların işlenmesini sağlamak için ihtiyaçlara göre atlamalı besleme fonksiyonunu seçin. Kağıt kaldırma ve kağıt düşürme, işlemi hızlı bir şekilde gerçekleştirmek ve çabadan tasarruf etmek için silindiri benimser.
6) Ana makine, makinenin başlatılmasını sağlayan frekans dönüşüm kontrolünü benimser, sorunsuz çalışır ve %30 enerji tasarrufu sağlayabilir.
7) Acil durdurma, beslemeyi durdurma veya beslemeye devam etme, ileri ve geri jog, her ünitenin faz jog'u ve daha insancıllaştırılmış çalışmayı gerçekleştirmek için kalıp kesme ünitesine bağlı kilitleme kontrol anahtarıyla donatılmıştır.
8) Arka kağıt çerçevesi konum hareketini elektrikle kontrol edebilir, ayarı hızlandırabilir.
9) Toz giderme cihazı: Yüksek kaliteli fırça ve 4kw toz giderme fanı ile donatılmış olup, kartonun baskı yüzeyindeki yabancı maddeleri büyük miktarlarda temizleyebilir ve baskı kalitesini artırabilir.
10) Arka bölme konumunun manuel olarak ayarlanması.
11) Kağıt besleme sayacı, üretim miktarını ayarlar ve görüntüler.

2. Birim ayırma ve birleştirme.
1) Elektrik kontrol ünitesinin bir alarm zili ile ayrılması ve birleştirilmesi ve operatörlerin güvenliğini sağlamak için hareket halindeyken alarm sürekli olarak çalacaktır.
2) Şanzıman mili, yanlış kullanım nedeniyle makinenin hasar görmesini önlemek için bir emniyet kavramasıyla donatılmıştır (makine kilitlenmediğinde ana makine çalışmaya başlayamaz).
3) Pnömatik kilitleme cihazı.
4) Ana motor çalıştırma koruma cihazı.
3. Kağıt besleme silindiri
1) Dış çap 155 mm'dir.
2) Aşınmaya dayanıklı kauçukla kaplanmış ve dengeli düzeltmeye sahip dikişsiz çelik boru.
3) Alt besleme kabartma silindirinin çapı 155 mm'dir ve krom kaplamadır.
4) Kağıt besleme silindirlerinin açıklığı, çift kutuplu kendinden kilitlemeli sonsuz dişli gövdesi tarafından manuel olarak ayarlanır ve boşluk, ölçekle işaretlenmiş eksantrik dişli ile ayarlanır.
4. Sıfır cihaza otomatik dönüş
1) Besleme ünitesi ve baskı ünitesi otomatik olarak sıfırlanır.
2) Genel olarak karton, karton israfını azaltmak için iki parça test baskı kartonu ile doğru konuma ayarlanabilen otomatik sıfırlama cihazıyla donatılmıştır.


Baskı Ünitesi:
1. Baskı silindiri
1) 410 mm'lik dış çap.
2) Çelik levha malzemesi, yüzey taşlama, sert krom kaplama.
3) Denge düzeltmesi, düzgün çalışma.
4) Baskı plakasını takan cırcırlı tekerlek sabit silindiri.
5) 9mm askılı versiyona uygun tüm format plaka oluğu geçerli olacaktır.
6) Baskı plakasını yükleyin ve boşaltın, elektrikli ayak pedalı ile pozitif ve negatif dönüşler yapın.
7) Baskı silindiri enine manuel ayarı, 2-5 mm aralığı.
1. Baskı silindiri basımı
1) Dış çap 175 mm'dir.
2) Çelik boru yüzeyi taşlama, sert krom kaplama.
3) Denge düzeltmesi, düzgün çalışma.
4) Baskı baskı silindirinin boşluğu, çift kutuplu kendinden kilitlemeli sonsuz dişli gövdesi ile manuel olarak ayarlanır ve boşluk, ölçekle işaretlenmiş eksantrik dişli ile ayarlanır.
2. Çelik aniloks (Jiangsu eyaletindeki Haili şirketi tarafından yapılmıştır)
1) 215 mm'lik dış çap.
2) Çelik boru yüzeyi sert, pürüzsüz ve aşınmaya dayanıklı gelişmiş krom kaplama işlemini benimser.
3) Nokta tutarlı ve mürekkep eşittir.
4) Baskı plakasının ve kauçuk merdanenin servis ömrünü uzatın.
5) Aniloks merdane açıklığını manuel olarak ayarlamak için çift kutuplu kendinden kilitlemeli salyangoz benimsenmiştir ve açıklığı ayarlamak için eksantrik çelik manşon kullanılmış ve ölçek işaretlenmiştir.
3. Kauçuk rulo
1) Dış çap 205 mm'dir. (jizhou chunfeng tarafından yapılmıştır.)
2) Çelik borunun yüzeyi aşınmaya dayanıklı kauçukla kaplanmıştır.
3) Kauçuk silindirde özel taşlama, iyi mürekkep transfer etkisi.
4) Aniloks ve kauçuk merdane arasındaki boşluğu manuel olarak ayarlamak için çift kutuplu kendinden kilitlemeli sonsuz dişli gövdesi benimsenmiştir ve boşluğu ayarlamak için eksantrik dişli kullanılır ve ölçek işaretlenir.
4. Üst ve alt kağıt kılavuz silindiri
1) Üst silindir: dış çap 86 mm, dikişsiz boru, dört kağıt tekerlekli.
2) Alt silindir: dış çap 155 mm, dikişsiz çelik boru, yüzey taşlama, sert krom kaplama.
3) Kağıt besleme silindirlerinin açıklığı, çift kutuplu kendinden kilitlemeli sonsuz dişli gövdesi tarafından manuel olarak ayarlanır ve boşluk, ölçekle işaretlenmiş eksantrik dişli ile ayarlanır.
5. Faz ayarlama cihazı
1) Planet dişli yapısı.
2) Baskı aşaması, LCD mikrobilgisayarın elektrikli dijital 360 derece ayarını benimser. (çalışma ve durma için ayarlanabilir).
3) Manuel yan konum, +/-5mm ayarlanabilir mesafe.
4) Baskı plakası silindiri, fazı ayarlamak için sıfıra sıfırlanabilen ve plakayı yüksek hassasiyetle hızlı bir şekilde ayarlayabilen LCD mikrobilgisayarını kullanır.
6. Mürekkep geri dönüşüm sistemi
1) Pnömatik diyaframlı pompa, istikrarlı mürekkep beslemesi, kolay kullanım ve bakım.
2) Mürekkep filtresi ekranı, yabancı maddeleri filtreleyin.
7. Yazdırma aşaması düzeltme cihazı
1) Pnömatik fren mekanizması.
2) Üniteler ayrıldığında veya faz ayarı yapılırken, fren mekanizması makinenin dönüşünü kısıtlar, orijinal dişli konumunun sabit noktasını korur.


Kanal Açma Ünitesi (Tam Bilgisayar Ayarı):
1. Bilgisayar dokunmatik ekranı benimsendi
PLC ve rotary encoder sayesinde otomatik algılama ve ayarlama yapılabilmektedir. Depolama siparişleri çağrılabilir.
2. Tam bilgisayar ayarı
Bilgisayarın dokunmatik ekranını kullanmanın yanı sıra, her bir kesici koltuğun eksenel yönünü ve kutu yüksekliğini PLC ve döner kodlayıcı aracılığıyla ayarlayın. Elektrikli kontrol düğmeleri ayrıca her bir kesici koltuğun eksenel yönünü ve kutunun yüksekliğini ayarlamak için de kullanılabilir.
3. Yerleştirme aşaması ayarı
1) Yerleştirme fazı ayarı, PLC dokunmatik ekran frekans dönüştürme kontrolünü ve elektrikli dijital 360 ° ayarını benimser (hareket ve durdurma tümü ayarlanabilir).
2) Tutarlı yuva konumunu sağlamak için faz sıfır ayar cihazı.
4. Ön katlama bölümü
1) Ön katlama şaft çapı 110 mm, yüksek kaliteli dikişsiz çelik boruyu benimseyin. Yüzey taşlama, dinamik denge düzeltme, sert krom kaplama, düzgün dönüş.
2) Ön katlama tekerleği, büyük ön katlama tekerleğini geliştirmek için ileri teknolojiyi benimser, böylece çizgi kırıldığında karton kırılmaz.
5. Katlama tekerleği bölümü
1) Katlama silindirinin çapı 124 mm'dir ve yüksek kaliteli dikişsiz çelik boru benimsenmiştir. Yüzey taşlama, dinamik denge düzeltme, sert krom kaplama, düzgün dönüş.
2) Kırma tekerleği ileri teknolojiyi benimser. Üst tekerlek yüksek sertlikte reçine tutkalından ve ortasındaki oyuklardan yapılmıştır. Tahtayı alt tekerlek ile eşzamanlı olarak geçerken tahta çizgisi eğimden uzaklaşmaz.
3) Katlama tekerleğinin, ön katlama tekerleğinin ve oluklu kesici diskin eksenel konumu, hassas bilyalı vida aracılığıyla eşzamanlı olarak otomatik olarak ayarlanır.
4) Katlama tekerleğinin, ön katlama silindirinin ve oluk açma bıçağının alt silindir ayarı, ayarlanabilir eksantriklik manşon yapısı, yapıyı kompakt, ayarlanması kolay ve doğru konumlandırma yapmak için benimsenmiştir;
5) Katlama tekerleğinin, ön katlama silindirinin ve oluklu bıçağın alt silindir boşluğu ayarı, çift kutuplu kendinden kilitlemeli sonsuz dişli gövdesi tarafından manuel olarak ayarlanır ve boşluk eksantrik dişli ile ayarlanır ve ölçekle işaretlenir.
6. Ön katlama, dilme ve kanal açma bıçak yuvası
1) Kanal açmanın üst silindir çapı 156 mm'dir, dikişsiz çelik boru, iki kez taşlama, yüzey sert krom kaplama, düzgün hareket eder.
2) Kanal açmanın alt silindir çapı 156 mm'dir, dikişsiz çelik boru, iki kez taşlama, yüzey sert krom kaplama, düzgün hareket eder.
3) Üst kanal bıçağı diskinin hassas işlenmesi.
4) Üst ve alt oluklu bıçak disklerinin, katlama tekerleğinin, dilme bıçağı diskinin ve ön katlama tekerleğinin senkron eksenel konumunun elektrikle ayarlanması.
5) Tek şaftlı-çift bıçaklı kanal açma, kutu yükseklik ayarı dahili diş elektrik kontrol yapısını benimser, böylece yağlama yağının kartonu kirletmesi kolay değildir. Ve kutu yükseklik ayarının elektronik çarpışma koruma cihazı vardır, makineye zarar vermez.
6) Kılavuz plakası travers mekanizması, esnek hareket ve doğru konumlandırma ile hassas bilyalı vida ve doğrusal optik eksenin kombinasyon tasarımını benimser.
7. Slot fazı ayar mekanizması
1) Planet dişli yapısı.
2) Yerleştirme aşaması bilgisayar tarafından kontrol edilir ve elektrikli dijital 360° ayarlanır (hareket ve durdurma hepsi ayarlanabilir).
8. Çalıştırma ve kontrol anahtarı
Kontrol paneli, kanal açma boyutunu ayarlamayı kolaylaştıran 6 inçlik dokunmatik bir ekranla donatılmıştır.

Kalıp Kesme Ünitesi:
1. Katlama tekerlekleri
1) Silindir çapı 110 mm dikişsiz çelik borudur, iki kez taşlamayla, yüzey sert krom kaplamayla, düzgün hareket eder.
2) Katlama tekerleklerinin açıklığı, çift kutuplu kendinden kilitlemeli sonsuz dişli gövdesi tarafından manuel olarak ayarlanır ve boşluk, ölçekle işaretlenmiş eksantrik dişli ile ayarlanır.
1. Kalıp kesme silindirleri
1) Alt kalıp kesme silindirinin çapı, yüksek hassasiyetli taşlama ile alaşımlı çelik santrifüj dökümden yapılmış 360 mm standart kalıp kesme silindiridir. Yivli sıkma aparatı ile donatılmıştır.
2) Kauçuk paspas silindirinin çapı 388,9 mm'dir, yüksek kaliteli 45# çelik kaplama işleme, denge düzeltme, sert krom kaplama. Kauçuk paspas, Almanya'nın Depair markasını benimser; pürüzsüz kesim, rahat kurulum ve 8 milyondan fazla kalıp kesim süresine sahip, dayanıklı poliüretan kauçuk kılıf. Kauçuk paspas silindiri mekanik hareket cihazlarını benimser, her bıçak farklı pozisyonlarda keser, kauçuk paspasın servis ömrünü etkili bir şekilde uzatır, hareket mesafesi 30 mm'dir, doğrusal hız otomatik telafi cihazı, kauçuk paspasın aşınmasını daha düzgün hale getirmek için kalıp kesme dis-sonsuz döngünün çevresel yönde çalışmasını sağlar. Yumuşak rulo çapı değiştiğinde, otomatik izleme telafisi, manuel ayar olmadan, her bir karton partisinin boyutunun tamamen tutarlı bir şekilde kalıpla kesilmesini ve kalıp kesme silindiri ayırma cihazının bir silindir ile donatılmasını sağlar; karton beslemediğinde ve rölantideyken, üst ve alt iki rulo ayrılabilir olacak, kauçuk paspas ve bıçağın aşınmasını azaltacaktır. Bu arada kauçuk paspas ve bıçak modülünün servis ömrü büyük ölçüde uzatılmıştır.
3) Kauçuk merdanenin otomatik taşlama mekanizması, aşınmış kauçuk matı birçok kez onarın ve parlatın. Kauçuk paspasın yeniden kullanım oranı büyük ölçüde arttı. Lastik rulo onarıldığında alarm lambası yanıp sönmeye devam ediyor.
4) Temizleme sistemi: Ön ve arka kabartma milleri yavaşlama motoru vasıtasıyla bant üzerine bastırılır ve kağıt israfı tamamen giderilir, böylece makine atık kağıdın birikmesinden etkilenmez. İş verimliliği büyük ölçüde geliştirildi.
2. Kalıp kesme silindirlerinin faz ayar yapısı
1) Planet dişli yapısı.
2) Kalıp kesme aşaması, LCD mikrobilgisayarın elektrikli dijital 360 derece ayarını benimser. (çalışma ve durma için ayarlanabilir).

Teknoloji parametresi:

1. Şanzıman dişlisi
1) Dişlinin servis ömrünü uzatmak için tavlama, yüksek frekanslı söndürme, taşlama dişleri ve diğer işlemler yoluyla yüksek kaliteli alaşımlı çeliğin 40Cr dövülmesi.
2) Altıncı seviye hassasiyet, düzgün çalışma, düşük gürültü, sertlik HRC55-60, uzun ömür ve küçük aşınma, renk setlerinin uzun süre değişmeden yazdırılmasının doğruluğunu garanti edebilir.
2. Duvar kaplaması: Malzeme 60 mm et kalınlığına sahip yüksek kaliteli dökme demir HT250'dir. Büyük bir işleme merkezi tarafından yüksek hassasiyetle yapılır ve işlenir.

Teknik Parametre:

Şirketimiz

 Ürün ambalajı

SSS:
S1: Makinenin garantisi nasıldır?
A: Garanti süresi: makinenin nakliye tarihinden itibaren 12 ay. Makinenin yanlış kullanılması veya kazara hasar görmesi ya da operatör hatasına maruz kalması durumunda garanti geçerli olmayacaktır. Geçerli süre boyunca yedek parça tedarik edeceğiz. Başka sorularınız varsa, lütfen bizimle iletişime geçin; her ayrıntıyı netleştirmek için size ürünün fotoğrafları ve videoları aracılığıyla yanıt vereceğiz.
S2: Satış sonrası hizmet nasıl?
A: 1) TM 24 saat çevrimiçi, ayrıca e-posta, skype, wechat, whatsapp vb. yoluyla da iletişime geçin.
2) Video/resimlerle ilgili sorunları çözmek.
3) Yedek parça değişiminde bir yıl garanti.
S3: İlk işbirliğimiz olduğu için ödeme benim için güvenli mi?
C: Ürünlerinizin alınmasını garanti edecek ticaret güvencesini yapabiliriz, ayrıca istediğiniz diğer güvenli ödeme yollarını da kabul ederiz.
S4: Minimum sipariş miktarınız nedir, bana numune gönderebilir misiniz?
C: Minimum miktarımız 1 settir, ürünümüz makine ekipmanı olduğundan size numune göndermek zordur, ürünler hakkında herhangi bir sorunuz varsa, lütfen daha fazla ayrıntı için bizimle iletişime geçmekten çekinmeyin, size teknik özellikler, video vb. gibi daha fazla bilgi vermekten mutluluk duyarız.
