220/380/415V Yarı Otomatik Kalıp Kesme ve Katlama Makinesi BMY1500

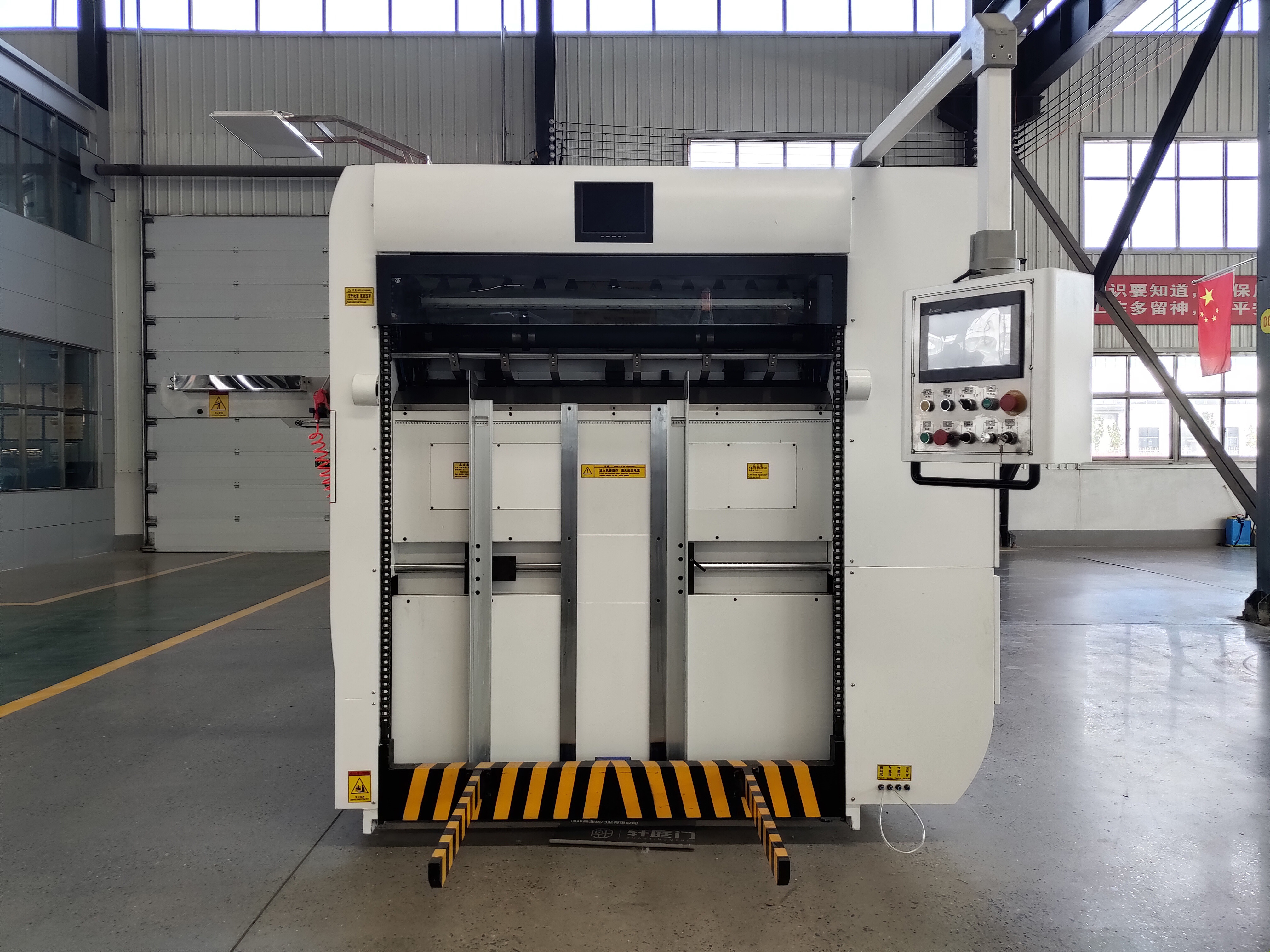

BMY1500 Yarı Otomatik Kalıp Kesme Ve Katlama Makinası

BMY-1500 Yarı Otomatik Kalıp Kesme ve Katlama Makinesi, renkli kutu, karton ve kağıt markası yapmak için ana ekipmandır.

Makinemiz, yüksek yoğunluklu kıskaç açık dişleri, genel salıncak ön kılavuzu, otomatik itme kılavuzu, yüksek hassasiyetli aralık yapısı, pnömatik kilit plakası, pnömatik kavrama, aşırı yük koruması ve otomatik kağıt toplama ile donatılmıştır, kağıt besleme mesafesini kısaltır, konumlandırma hassasiyeti yüksektir. sabit kalıp kesme, kağıt toplama düzeni, kıskaçsız kalıp kesme de yapabilir.

1. Kağıt besleme kısmı:Ön kod kağıdı, kağıt besleme platformu, pnömatik tezgah.

Ön-kod kağıdı:Silindir kayar açılı alüminyum, kullanımı kolay ve hızlıdır.Operatörün işlenmiş kağıdı ön kodlu kağıt arabasına koyması ve kağıt alt sınırı belirlediğinde bir sonraki çalışmaya devam etmek için arabayı kağıt besleme platformuna geri koyması gerekir.

Kağıt besleme platformu:Kağıt miktarına göre otomatik yükselen adım mesafesi ayarlanabilir, işlem kolay ve hızlıdır.Daha kısa besleme mesafesi ve düşük emek yoğunluğu özellikleri ile.

Pnömatik tezgah:Operatör çalışma platformu üzerinde durur, pnömatik makinenin yüksekliğini operatörün farklı yüksekliğine göre ayarlar, kullanımı kolaydır, zamandan ve emekten tasarruf sağlar.

konumlandırmaparça: fön kılavuz, tarafkılavuz.

Ön kılavuz:Genel sallanan ön sallanan yan kılavuz, kağıdı yerinde kontrol etmek ve kağıt israfını önlemek için dört set hassas fiber anahtarı (Tayvan Riko markası) ile kağıt kenarı üzerinde küçük bir etkiye, yüksek konumlandırma hassasiyetine sahiptir.

Yan kılavuz:Farklı ürünlere göre yan kılavuzu seçebilirsiniz, bileşenleri değiştirmeye gerek yoktur, ayarlaması kolay ve hızlıdır.

Kalıp kesimparça:kıskaçlar, kalıp kesme sac çerçevesi, kalıp kesme çelik levha, şanzıman yapısı, ana alt platform, hareketli platform ve üst platform, aralıklı yapı, pnömatik debriyaj freni.

Kalıp kesme basıncı genel olarak düzenlenebilir ve ayrıca ön kıskaç kenarı ayrı ayrı düzenlenebilir, manuel redüktör uygundur ve işçilikten tasarruf sağlar.

kıskaçlar:Çeneler, iyi sertlik, hafif malzeme, küçük atalet, yüksek mukavemet ile yüksek mukavemetli sert alüminyum alaşımlı hassas dökümden yapılmıştır, yüksek hızda çalışırken kağıdı doğru ve sorunsuz bir şekilde aktarabilir.Eşsiz kıskaç ön kılavuzu, kalıp kesme çift konumlandırma ve kamın çalışma eğrisi, düşük gürültü, yüksek hassasiyet ve son dayanıklılık, kıskaç kenarı sadece 6 mm'dir.

Kalıp kesme sac çerçevesi:Kalıp kesme sac çerçevesinin çift takviyesi, pnömatik kilitleme ve rulmanlı yatak kılavuz rayı, yüksek güvenlik, kolay kullanım benimser. Sert alüminyum alaşımlı yüzer plaka, askı plakalı kalıp kesme sac çerçevesi, bir plaka konumlandırmasını tam ve güçlü hale getirir ve yeniden kullanılabilir, kalıp kesme plakasının sarkmasını ve kırılmasını etkili bir şekilde önleyebilir.

Kalıp kesme çelik levha:Özel ısıl işlem, iyi düzlük, yüksek sertlik, uzun servis ömrü ile işlenen 70CR çelik levha.Kişiselleştirilmiş hava yastığı duman baskı sistemi, çelik levhanın içeri ve dışarı itilmesini, kolay ve iş gücünden tasarruf edilmesini sağlar.
İletim yapısı:Yeni şanzıman tasarımı, yüksek hızlı hassas kalıp kesimini sağlar.Ana tahrik, sonsuz dişli ve özel olarak tasarlanmış krank mili biyel yapısını benimser, yatak burcu bağlantısı hareket alanını azaltır, sonsuz dişli ve sonsuz dişlinin, yüksek kalıp kesme basıncının, yüksek basınç işlevine sahip olmasını önler.Hareketli platformun 4 köşesi dekompresyon tampon yayı ile donatılmıştır ve makine aşınmasını azaltır, makinenin daha dengeli çalışmasını sağlar.
Ana alt platform, hareketli platform ve üst platform:Bu temel bileşenler, yüksek mukavemetli sünek demir reçine kum döküm, yüksek çekme mukavemeti ve iyi tokluktan yapılmıştır.
aralıklı yapı:Yüksek hassasiyetli paralel üçlü kam indeksleme yapısı kullanılarak, kam eğrisi özel olarak tasarlanmış, büyük travers açısı, kıskacın daha sabit çalışmasını sağlar.
Pnömatik debriyaj freni:Hava basıncını, düşük gürültüyü, iyi frenleme performansını ayarlayarak aktarma torkunu kontrol edin.Kaza olmasını önlemek için makine aşırı yük koruması olduğunda makineyi otomatik olarak kapatın.

4.Kağıt toplama kısmı:Otomatik ve kantitatif olarak kağıt toplama.

Arkaya hizalama kağıdı, yana hizalama kağıdıotomatik kağıt beslemesinin düzenli olmasını sağlamak için, kağıt toplama makinesinin yapısı basit, hızlı bir işlemdir.Elektrikle ayarlanan arkaya hizalama kağıdı, manuel çalıştırmadan üç kat daha hızlıdır, işlem basit ve kullanışlıdır. Operatör, arkaya hizalama kağıdını makinenin önünde izleyebilir. Arkaya hizalama kağıdı, kağıdı sırayla izlemek için çift algılama anahtarıyla donatılmıştır.Makine çalışırken de numune alabilir. Kağıt toplama siparişine ulaştığında operatöre kağıt toplama platformunu değiştirmesini hatırlatmak için otomatik olarak alarm verir.
Kantitatif kağıt:10 ile 9999 arasında isteğe bağlı bir değer ayarlayabilir, kağıt ayarlanan değere ulaştığında otomatik olarak kapanır.

5. eelektrik kontrolüparça:Mmotor, PLC ve insan-makine arayüzü, elektronik kontrol sistemi, her türlü güvenlik koruma cihazı.
Motor:İthal Fuji invertör kademesiz hız kontrol motoru ile ana motoru enerji tasarrufu, düşük gürültü yapar.Kağıt besleme ve toplama redüktör motoru, yüksek güvenlik performansı, uzun hizmet ömrü ve düşük çalışma gürültüsü ile ithal Tayvan elektromanyetik frenleme yavaşlama motorunu seçer.
PLC ve insan-makine arayüzü:Dijital makine çalışma hızını ve durumunu gösterir, ana motor frekans dönüştürücü tarafından kontrol edilir, kademesiz hız kontrolü, çalışmayı daha istikrarlı hale getirir.İnsan-makine arayüzü görüntüleme sistemi, her türlü çalışma koşullarını, arıza yerini zamanında ve önerilen çözümleri görüntüleyebilir.
Elektrik kontrol sistemi:Kağıt besleme, kağıt iletme, kalıp kesme, kağıt toplamaya kadar otomatik kontrol ve gerçek zamanlı algılamanın mikrobilgisayar kontrol süreci.
Her türlü güvenlik koruma cihazı:Sorun olduğunda korna alarmı ve insan güvenliğini sağlamak için makineyi otomatik olarak kapatın.

6.Lyağlama sistemi:Forced yağlama sistemi vezamanlamayağlama sistemi.

Zorla yağlama sistemi:Yağ basıncı ve akış hızı ayarı uygundur, ana tahrik yağ beslemesinin normal olduğundan ve çalışırken makineyi kapatmadığından emin olun.
Zamanlama yağlama sistemi:Ana bilgisayarın programlanabilir kontrolörü ile bağlantılı olarak, yağlama fonksiyonu kontrolünü otomatik olarak yapar.İletim zinciri, yağ fırçasıyla yağlanır ve makine temizliğini sürdürmek için yağ kalkanına sahiptir, aynı zamanda kantitatif ve zamanlama olarak yağ yağlaması da yapar, manuel besleme eksikliği nedeniyle makine hasarını önler.Zamanlama yağlama sistemi yalnızca makine gürültüsünü azaltmakla kalmaz, aynı zamanda makinenin sabit çalışmasını da sağlar.

1. Uzun mesafeli yol için uygun, neme dayanıklı ve darbeye dayanıklı ambalajı benimser.

2. Ulaşım ve çeşitli hava koşulları.Tam bir bakım ve çalıştırma seti.

3. Kılavuzlar dahildir.
