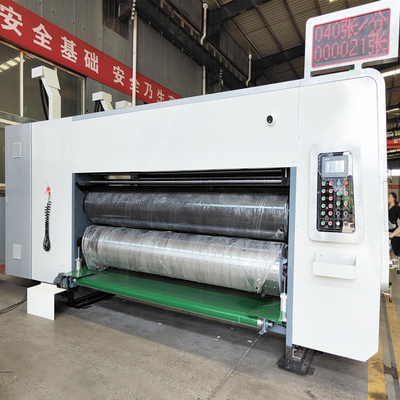

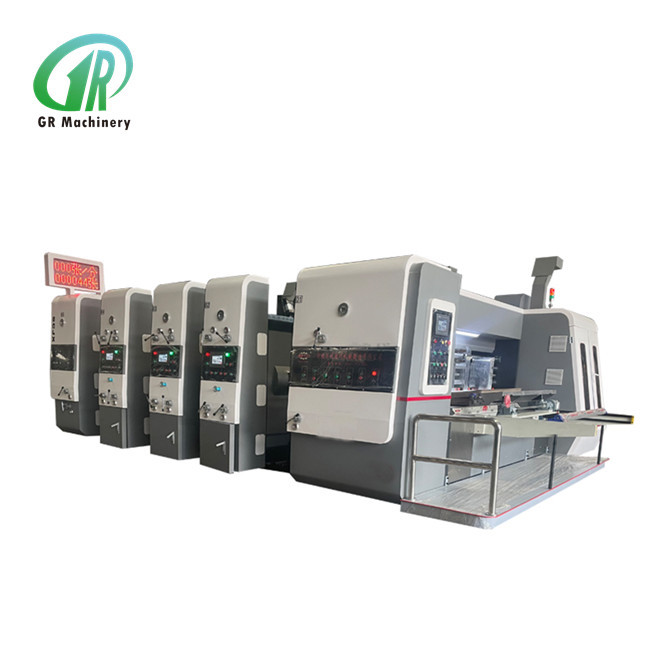

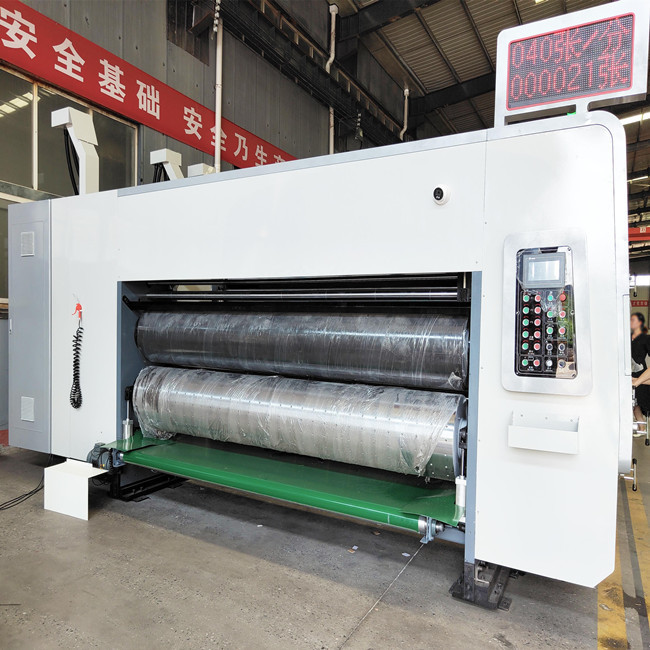

Yerleştirme Bıçağı ile Otomatik Kurşun Eage Besleyici Flekso Baskı Kalıp Kesme Makinesi

Otomatik Kurşun Ege Feeder Flexo Baskı Ölü Kesme Makinesi

Baskı Birimi

1Baskı ruloları

1) 410 mm dış çapı.

2) Çelik levha malzemesi, yüzey öğütme, sert kromlama.

3) Denge düzeltmesi, sorunsuz çalışma.

4) Baskı plakalarını monte eden ratchet tekerleği sabit rulo.

5) 9 mm asılı versiyon için uygun olan tüm formatlı levha olukları uygulanmalıdır.

6) Yazdırma plakasını yükle ve boşalt, elektrikli ayak düğmesi ile pozitif ve negatif dönüşler yap.

7) Yazdırma silindirinin çapraz manuel ayarlanması, 2-5mm aralığı.

2. Baskı baskı rulo

1) Dış çapı 175 mm.

2) Çelik boru yüzeyinin öğütülmesi, sert kromlama.

3) Denge düzeltmesi, sorunsuz çalışma.

4) Baskı makinesinin yuvasının boşluğu çift kutuplu kendi kendine kilitlenen solucan dişli vücudu ile elle ayarlanır ve boşluk, ölçekle işaretlenen eksantrik dişli ile ayarlanır.

3Çelik anilox

1) Dış çapı 215 mm.

2) Çelik borunun yüzeyi, sert, pürüzsüz ve aşınmaya dayanıklı olan gelişmiş krom kaplama işlemini benimser.

3) Nokta tutarlı ve mürekkep eşit.

4) Baskı levhasının ve kauçuk silindirinin kullanım ömrünü uzatmak.

5) Anilox rulo boşluğunu manuel olarak ayarlamak için çift kutuplu kendi kendine kilitli volute kabul edilir ve boşluğu ayarlamak için eksantrik çelik kol kullanılır ve ölçek işaretlenir.

4. Lastik rulo

1) Dış çapı 205 mm. (Jizhou Chunfeng tarafından yapıldı.)

2) Çelik borunun yüzeyi aşınmaya dayanıklı kauçukla kaplıdır.

3) Lastik ruloda özel öğütme, iyi mürekkep transfer etkisi.

4) Anilox ve kauçuk rulo arasındaki boşluğu manuel olarak ayarlamak için çift kutuplu kendi kendine kilitlenen solucan dişli gövdesini benimsemiş ve boşluğu ayarlamak için eksantrik dişli kullanılmıştır ve ölçek işaretlenmiştir.

5. Üst ve alt kağıt rehber rulo

1) Üst rulo: dış çapı 86mm, dikişsiz boru, dört kağıt tekerleği.

2) Alt rulo: dış çapı 155mm, dikişsiz çelik boru, yüzey öğütme, sert krom kaplama.

3) Kağıt besleme silindirlerinin boşluğu, çift kutuplu kendi kendine kilitlenen solucan dişli vücudu ile elle ayarlanır ve boşluk, ölçekle işaretlenmiş eksantrik dişli ile ayarlanır.

6. Faz ayarlama cihazı

1) Gezegen takım yapısı.

2) Yazdırma aşaması LCD mikro bilgisayar elektrikli dijital 360 derece ayarlama kullanır. (iş ve durma için ayarlanabilir).

3) El yan pozisyonu, +/-5mm ayarlanabilir mesafe.

4) Baskı levhası rulo, fazı ayarlamak için LCD mikro bilgisayarı benimser, bu da sıfıra sıfırlayabilir ve levhayı hızlı bir şekilde yüksek hassasiyetle ayarlayabilir.

7Mürekkep geri dönüşüm sistemi

1) Pnömatik diyafram pompası, istikrarlı mürekkep kaynağı, kolay işletim ve bakım.

2) Mürekkep filtre ekranı, filtre kirlilikleri.

8. Baskı aşaması sabitleme cihazı

1) Pnömatik fren mekanizması.

2) Birimler ayrıldığında veya faz ayarlama sürecindeyken, fren mekanizması makinenin dönüşünü kısıtlar, orijinal vites pozisyonunun sabit noktasını korur.

Slotting Birimi (Tam Bilgisayar Düzenlemesi)

1. Bilgisayar dokunmatik ekran kabul edilir

PLC ve döner kodlayıcı aracılığıyla otomatik algılama ve ayarlama yapılabilir.

2. Tam bilgisayar ayarlama

Bilgisayar dokunmatik ekranını kullanmanın yanı sıra, PLC ve döner kodlayıcı aracılığıyla her kesicinin oturma yerinin aksyal yönünü ve kutu yüksekliğini ayarlayın.Elektrikli kumanda düğmeleri ayrıca her kesicinin koltuğunun eksenel yönünü ve kutusunun yüksekliğini ayarlamak için kullanılabilir.

3. Slotting faz ayarlama

1) Slotting faz ayarlama PLC dokunmatik ekran frekans dönüşüm kontrolü ve elektrikli dijital 360 ° ayarlama (hareket ve durma tüm ayarlanabilir).

2) Sürekli yuva pozisyonunu sağlamak için sıfır faz ayarlama cihazı.

4. Ön büyüme bölümü

1) Ön büyütme şaft çapı 110mm, yüksek kaliteli dikişsiz çelik borusunu benimseyin. Yüzey öğütme, dinamik denge düzeltmesi, sert krom kaplama, pürüzsüz dönüş.

2) Ön büyütme tekerleği büyük ön büyütme tekerleğini iyileştirmek için ileri teknolojiyi benimsiyor, böylece karton çizgiyi kıvırırken kırılmayacak.

5. Çarkın kıvrım kesimi

1) Düzme silindirinin çapı 124 mm'dir ve yüksek kaliteli dikişsiz çelik borusu benimsenmiştir. Yüzey öğütme, dinamik denge düzeltmesi, sert krom kaplama, pürüzsüz dönüş.

2) kıvrım tekerleği gelişmiş teknolojiyi benimser. üst tekerleği yüksek sertlik reçin yapıştırıcından ve ortada oluklardan yapılmıştır. tahtayı alt tekerleğe eşzamanlı olarak geçirirken,Tahta çizgisi eğimden kaçmıyor.

3) Kırma tekerleğinin, ön-kırma tekerleğinin ve yuvarlama kesicisi diskinin eksenel konumu, hassaslıklı top vida ile otomatik olarak senkronize olarak ayarlanır.

4) Düzeltme tekerleğinin alt rulo ayarlaması, önceden yükseltme rulo ve yuvarlama bıçağı, yapı kompakt hale getirmek için ayarlanabilir eksantriklik kol yapısı benimsenir,ayarlanması kolay ve doğru konumlandırma;

5) Dönüştürme tekerleğinin, ön-dönüştürme tekerleğinin ve yuvarlama bıçağının alt rulo boşluğu ayarlaması, çift kutuplu kendi kendine kilitlenen solucan tekerleği gövdesi ile elle ayarlanır.ve açıklık eksantrik dişli ile ayarlanır ve ölçekle işaretlenir.

6Bıçak koltuğunun önceden büyütülmesi, kesilmesi ve yuvarlanması

1) Slotting üst rulo çapı 156mm, dikişsiz çelik boru, iki kez öğütme, yüzey sert krom kaplama, sorunsuz hareket.

2) Slotting alt rulo çapı 156mm, dikişsiz çelik boru, iki kez öğütme, yüzey sert krom kaplama, sorunsuz hareket.

3) Üst yuvarlama bıçağı diskinin hassas işleme.

4) Yukarı ve alt yuvarlama bıçağı disklerinin, kıvrım tekerleğinin, kesme bıçağı diskinin ve ön kıvrım tekerleğinin senkroni aksyal konumunun elektrikle ayarlanması.

5) Tek şaftlı çift bıçaklı yuvalama, kutu yüksekliği ayarlama, yağlama yağının kartonu kirletmesi kolay olmadığı için iç diş elektrik kontrol yapısını benimser.Ve kutu yüksekliği ayarlama elektronik çarpışma koruma cihazı var, makineye zarar vermez.

6) Kılavuz plaka geçiş mekanizması, esnek hareket ve doğru konumlandırma ile hassas top vida ve doğrusal optik eksenin kombinasyon tasarımını benimser.

7. Slot faz ayarlama mekanizması

1) Gezegen takım yapısı.

2) Slotting aşaması bilgisayar ve elektrikli dijital 360 ° ayarlama ile kontrol edilir (hareket ve duraklama hepsi ayarlanabilir).

8. İşletme ve kontrol anahtarı

Kontrol paneli 6 inçlik bir dokunmatik ekranla donatılmıştır, bu da yuva boyutunu kolayca ayarlamayı sağlar.

Derin kesme ünitesi

1Çarkları kıvırmak.

1) Rulo çapı 110mm dikişsiz çelik tüp, iki kez öğütme, yüzey sert krom kaplama, pürüzsüz hareket eder.

2) Dönüştürme tekerleklerinin boşluğu, çift kutuplu kendi kendini kilitleyen solucan vitesi gövdesinden elle ayarlanır ve boşluk, ölçekle işaretlenen eksantrik vitese ile ayarlanır.

2. Ölçü kesme silindirleri

1) Alt ölçekli kesme silindirinin çapı, yüksek hassasiyetli öğütme ile alaşımlı çelik santrifugal dökümden yapılmış 360 mm standart ölçekli kesme silindiridir.Çukurlu sıkıştırma tesisi ile donatılmıştır.

2) Kauçuk paspas rulo çapı 388.9mm, yüksek kaliteli 45 # çelik bitirme işleme, denge düzeltmesi, sert kromlama.Kauçuk paspası Almanya'dan Depair markasını benimsiyor - pürüzsüz kesitli dayanıklı poliüretan kauçuk koltuğu, uygun montaj ve 8 milyondan fazla ölçekli kesme süresi. kauçuk paspas rulo mekanik hareket cihazları benimsemek, her bıçak farklı pozisyonlarda kesecek,Lastik paspasın kullanım ömrünü etkili bir şekilde uzatır, hareket mesafesi 30 mm, doğrusal hız otomatik tazminat aygıtı, döşeme kesme sonsuzluksuz döngü iş çevre yönünde, kauçuk paspas daha eşit giyim yapmak.Yumuşak rulo çapı değiştiğinde, otomatik izleme telafi, manuel ayarlama olmadan, karton her parti boyutunun tamamen tutarlı olması,ve ölçekli kesme rulo ayrım cihazı bir silindirle donatılmıştırKartof beslenmediğinde ve boşluktayken, üst ve alt iki rulo ayrılabilir, kauçuk paspas ve bıçağın aşınmasını azaltır.Lastik paspas ve bıçak modülünün kullanım ömrü çok uzadı.

3) Lastik silindirlerin otomatik öğütme mekanizması, yıpranmış lastik paspası birkaç kez onarmak ve cilalamak.Lastik rulo tamir edildiğinde alarm lambası yanıp sönecek.

4) Temizleme sistemi: Ön ve arka baskın asıtı yavaşlatma motoru ile kemere basılır ve kâğıt atıkları tamamen çıkarılır.böylece makine atık kağıt birikimi tarafından etkilenmezİş verimliliği çok daha iyi.

3. Derin kesme silindirlerinin faz ayarlama yapısı

1) Gezegen takım yapısı.

2) Örtü kesme aşaması LCD mikro bilgisayar elektrikli dijital 360 derece ayarlama kabul eder. (iş ve durma için ayarlanabilir).
