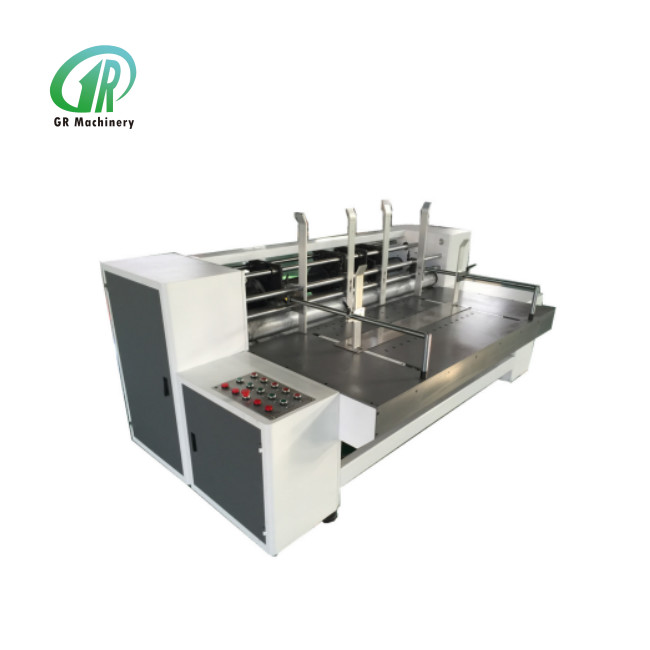

Model 2000 Otomatik Karton Kutusu Slotting Forming Makinesi Yüksek hassasiyet

Otomatik Karton Kutu Yerleştirme Şekillendirme Makinesi

BEN.giriiş

Makine, oluklu mukavvanın kanal açma, açılı kesme, dilme, katlama vb. işlemlerini tek seferde tamamlayabilen fonksiyona sahip vakumlu adsorpsiyonlu yardımcı karton besleme sistemini (hava hacmi ayarlanabilir) benimser. Bu makinenin kanal açma derinliğielektrik ayarıve ölçek okuma ile donatılmıştır. Kanal açma fazı ayarı planet dişli yapısına göre yapılır veelektrikbilgisayar360 derece yazınayarve üst ve alt oluk açma bıçağı diski ve katlama tekerlekleri sola veya sağa doğru senkronize hareket edebilir (not: hareketi ayarlamak için bazı özel araçlar), kullanımı ve bakımı kolaydır, kompakttır, küçük karton oluk açma şekillendirme ekipmanı açısından profesyoneldir.

II. Ana Yapı ve Fonksiyon Özellikleri

1. Kağıt besleme silindiri desenli silindiri benimser, besleme silindiri basıncı sol ve sağ eksantrik tekerleklerle eksantrik tekerlek ayarını benimser, basıncı eşzamanlı olarak ayarlayabilir.

2. Arkadan tekme besleme departmanı, kartonu iterken üst kartonun yanlış yerleştirilmesine neden olacak kanal açma hatasını önlemek için, kartonu sabitlemek için her iki tarafı ve arka saptırma plakalarını benimser, farklı kalitede her tür kartona sığabilir ve kağıdı istikrarlı ve doğru bir şekilde gönderebilir.

3. Yiv açma bıçağı diskleri tamamen işlenmiş çelikten yapılmıştır, oluk açma bıçakları, atıkları yuvaya yerleştirmek ve çıkarmak için testere dişi yay şeklindeki yarım daire bıçaklarını kullanır, mukavva, oluk açma işleminden sonra dilme silindirine girer, dilme bıçakları, kartonun her iki tarafını düzgün bir şekilde keser. (not: presleme tekerleği ve dilme bıçakları aynı silindire monte edilmiştir, ayarlanması kolaydır)

4. Karton, kanal açma, köşe kesme, katlama ve dilme işlemlerinden sonra altı transmisyon mili tarafından gönderilir. Bu makine gücü, JTE frekans dönüştürücüyü benimseyen frekans hız kontrol cihazı (hız serbestçe ayarlanabilir) ile donatılmıştır.

5. Bu makine, karton boyutunu ayarlamak için elektrikli planet dişli faz ayarını benimser, durmadan ayarlayabilir.

III. Makine Yapısı

1 -- yan besleme bölmesi 2 -- arka besleme bölmesi 3 -- ön besleme bölmesi

(Resim A)

4 --- oluklu bıçak diski 5 --- köşe kesme diski 6 --- kağıt presleme cihazı

7 --- ön düğme paneli 8 --- arka düğme paneli

(ResimB)

IV.Makinenin Çalıştırılması

1. İşleme yapmak istediğiniz oluklu mukavvayı seçiniz, yan besleme sacını (Resim A'da 1) ayarlayınız. Ayarlama yöntemi: aşağıdaki resimdeki daire içindeki vidaları gevşetin, iki yan besleme saptırma plakasını (Resim A'da 1) sağa veya sola hareket ettirin, iki yan saptırma plakası arasındaki mesafeyi kartonun uzunluğuna göre ayarlayın, ayarlamayı bitirdikten sonra vidayı sıkın ve saptırma plakalarını sabitleyin.

2. Arka besleme saptırma plakasını (Resim A'da 2) ayarlayın, ayarlama yöntemi: aşağıdaki resimde daire içindeki vidaları gevşetin, iki geri besleme saptırma plakasını (Resim A'da 2) ileri veya geri hareket ettirin, kartonun genişliğine göre uygun pozisyonları ayarlayın, ayarlamayı bitirdikten sonra vidayı sıkın ve saptırma plakalarını sabitleyin.

3. Besleme açıklığını kartonun kalınlığına göre ayarlayın: aşağıdaki resimdeki daire içindeki vidaları gevşetin, ön besleme bölmelerini (Resim A'da 3) yukarı ve aşağı hareket ettirin, bölmenin alt kısmı ile besleme tablası arasındaki mesafenin karton kalınlığının 1,5 katı olmasını sağlayın. (karton beslendiğinde alt kağıdın geçmesini sağlayabilir ve sondan ikinciyi durdurabilir)

4. Mukavvanın kalınlığına göre, besleme silindirlerinin, katlama tekerleklerinin ve oluklu bıçak disklerinin açıklığını ayarlamak, mukavvayı düzgün bir şekilde beslemek, katlamak ve yuvaya yerleştirmek için. Ayarlama yöntemi: makinenin solundaki emniyet kapısını açın, üç adet türbin solucan ayarlayıcısı vardır, en üstteki besleme silindirleri arasındaki boşluğu ayarlamak içindir, ortadaki katlama tekerlekleri arasındaki boşluğu ayarlamak içindir, en alttaki ise oluklu bıçak diskleri arasındaki boşluğu ayarlamaktır.

5. Güç hattını bağlayın, makinenin elektrikle şarj edilmesini sağlayın.

6. Makineyi ön düğme panelinden çalıştırın (Resim B'de 7), aşağıdaki resimdeki gibi, resim 1'de, makine kapalıdır (bu sırada "acil durdurma" düğmesine basılmıştır), "acil durdurma" düğmesini gevşetin, ardından "güç göstergesi" ışığı yanar, makineyi başlatmak için "ana bilgisayar açık" tuşuna basın, "ana çerçeve gösterge" ışığı yanar, resim 2'deki gibi.

(resim 1)

(resim 2)

FÖn Düğme Paneli

1. Mukavvayı ayarlanmış olan besleme tablasına yerleştirin, üç oluklu bıçak diskini ve bir köşe kesme bıçağı diskini kartonun sağ oluk açma ve köşe kesme konumuna göre ayarlayın. Ayarlama yöntemi aşağıdaki gibidir: arka düğme panelinde (Resim B'de 8), "pozitif jog" ve "negatif jog" düğmelerini resim 3'teki daire içinde hareket ettirin, bıçak diskini döndürün ve vida deliğini dışarıda açın, resim 4'te gösterildiği gibi, vidaları anahtarla gevşetin, ardından resim 5'teki gibi, anahtarı döndürün ve bıçak diskini sağa veya sola uygun kanal açma veya köşe kesme konumuna hareket ettirin, hareket ettirirken üst ve alt bıçak disklerini ve karşılık gelen katlama tekerleği eşzamanlı olarak hareket edecektir. Diğer üç bıçak diskinin ayarı aynıdır.

(resim 3)

(resim 4)

(resim 5)

2. Kutu Yükseklik Ayarı : Üretilecek kutu yüksekliğine göre arka buton panelinde (Resim B'de 8) “kutu yüksekliği +” ve “kutu yüksekliği -” iki buton (aşağıdaki resimde daire kısmı) kullanılarak bıçak diskindeki bıçak ile bıçak arasındaki mesafe ayarlanır, aynı zamanda kutu yüksekliği anlamına da gelir. Her bıçak diskinde, doğru ayarlanması kolay dereceli ölçek vardır.

3. Ön düğme panelinde (Resim B'de 7) aşağıdaki Resim 6'da olduğu gibi, “cereyan fanı açık”, “cereyan fanı gösterge” ışığı açık, fanı başlatmak için “ana bilgisayar hızı” düğmesini çevirin, hızı sıfırdan hızlandırın. Fazın ayarlanması için gerçek kanal açma ve köşe kesme konumuna göre tek parça karton beslemeyi test edin. Ayarlamak için Resim 8'de daire içine alınmış olan “karton faz +” ve “karton faz -” iki düğmeyi kullanarak arka düğme panelindeki (Resim B'de 8) faz ayarı.

(resim 6)

(resim 7)

(resim 8)

4. Ayarlamayı bitirdikten sonra, her bir kağıt presleme cihazını (Resim B'de 6 adet) aşağıdaki resimdeki gibi iki bıçak diski arasında hareket ettirebilir, ardından karton kutuların seri üretimine başlayabilirsiniz.

Mukavvayı büyük uzunlukta veya büyük genişlikte beslerken isteğe bağlı ayar parçası:

1. Mukavvanın uzunluğu büyük olduğunda, ön besleme yönlendiricisini (Resim A'da 3 adet) sağa veya sola hareket ettirebilirsiniz. Ayarlama yöntemi: aşağıdaki resimdeki daire içindeki vidaları gevşetin, iki ön besleme saptırma plakasını (Resim A'da 3) hareket ettirin, ön besleme saptırma plakalarını kartonun uzunluğuna göre uygun konumlara ayarlayın, ayarlamayı bitirdikten sonra vidayı sıkın ve saptırma plakalarını sabitleyin.

2. Mukavvanın genişliği büyük olduğunda, besleme masasının emme aralığını ayarlamanız gerekir: önce kartonun bir parçasını besleme masasına koyun ve makineyi düşük hız durumuna getirin, itme plakasının yürüme aralığını kontrol edin (aşağıdaki resimde dikdörtgen kısım). İtme plakası makinenin en uç kenarını hareket ettirdiğinde, itme plakasının kartona temas etmediğinden emin olun, böylece kartonu itebilir ve ileri doğru beslenmesini sağlayabilir. İtme plakasının konumunu ayarlamanız gerekiyorsa, aşağıdaki resimde daire içine alınmış vidaları gevşetin, daha yanal konumda uygun bir vida deliği bulun ve itme plakasını sabitleyin.

V. Kolay Aşınan Parçalar ve Değiştirme Yöntemi

1. Yivli bıçağın ve köşe kesme bıçağının değiştirilmesi:

Aşağıdaki resimde görüldüğü gibi, değiştirilmesi gereken parçanın vidasını gevşetin, ardından bıçağı alıp yeni bıçağı takıp vidayı sabitleyebilirsiniz. Vida içerideyse, arka düğme panelindeki (Resim B'de 8) "pozitif jog" veya "negatif jog" hareketini gerçekleştirebilir, aşağı çekmek için vidayı dışarıya doğru döndürün.

2. Atık toplama şeridini değiştirin: aşağıdaki resimde gösterilmektedir, anahtarı kullanarak deliğin içindeki vidayı gevşetin, ardından çelik şeridi dışarı çekebilirsiniz.

VI. Makine Bakımı

1. Makinenin yataklarını düzenli olarak kontrol edin ve altı ayda bir ila bir yılda bir temizleyin. Diğer bağlantı parçalarının her altı ayda bir motor yağı ilavesi gerekmektedir.

2. Makineyi çalıştırmadan önce, içinde yabancı madde olup olmadığını kontrol edin, aşınmış veya kırılmış parçalar varsa, kontrol ettikten sonra herhangi bir anormallik yoksa makineyi çalıştırın. Makine uzun süre temiz ve düzenli kalmalıdır.

VII. Makine Garantisi ve Satış Sonrası Servis

1. Bu makine, bıçaklar, kauçuk rulo vb. kolay aşınan parçalar hariç, tüm yapı için bir yıl garantiye sahiptir. Garanti süresi içerisinde, kolay aşınan parçalar ve yanlış kullanımdan kaynaklanan hasarlar dışında, elektrik elemanları, dişliler, yatak vb. yapı parçalarında sorun olması durumunda değiştirilen parçaları ücretsiz olarak sağlıyoruz.

2. Garanti süresi sona erdiğinde, hasarlı veya kırık parçalar varsa, değiştirilen parçanın temini için bize ödeme yapılır.

3. Üretimdeki tüm işletme, bakım vb. sorunlarda firmamız müşterimize ücretsiz olarak teknik çözüm ve yardım sağlayacaktır.
