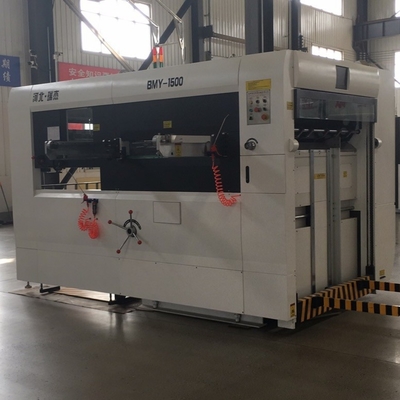

BMY-1500 Yarım Otomatik Örtü Kesme ve Kırpma Makinesi Renk Kutusu Yapımında El Destekleme

BMY-1500 Yarım Otomatik Ölün.Kesmeve CreasingMakine

I. Makine Girişi:

BMY-1500 Yarım Otomatik Öldürme Kesme ve Kırma Makinesi, renkli kutu, karton ve kağıt ticari markası yapmak için ana ekipmandır.

Makinemiz yüksek yoğunluklu kapak açık dişleri, genel salıncak ön kılavuzu, otomatik itme kılavuzu, yüksek hassasiyetli aralık yapısı, pnevmatik kilit plaka, pnevmatik debriyaj,Aşırı yük koruması ve otomatik kağıt toplama, kağıt besleme mesafesini kısaltır, konumlandırma hassasiyeti yüksektir, döşeme kesimi istikrarlıdır, kağıt toplama düzenliliği, ayrıca tutmacı olmayan döşeme kesimi yapabilir.

Ben...Ben...Bileşenler ve Özellikler:

1.Kağıt besleme kısmı: Ön kodlu kağıt, kağıt besleme platformu, pnevmatik bank.

Önceki-Kod kağıdı:Silindir kaydırma açılı alüminyum, kullanımı kolay ve hızlı. Operatör işlenmiş kağıdı önceden kodlanmış kağıt arabasına koymalı,ve kağıt alt sınırını ayarladığında bir sonraki çalışmaya devam etmek için kağıt besleme platformuna geri araba koymak.

Kağıt besleme platformu:Otomatik yükselen adım mesafesi kağıt miktarına göre ayarlanabilir, işlem kolay ve hızlıdır.

Pnömatik bank:Operatör çalışma platformunda durur, operatörün farklı yüksekliğine göre makinenin yüksekliğini pnevmatik olarak ayarlar, çalışması kolaydır, zaman ve çabayı tasarruf eder.

2- Konumlandırma.bölüm: fRont rehberlik, yan tarafrehberlik.

Ön rehber:Toplam salınım ön salınım yan kılavuzu, kağıt kenarına küçük bir etkiye sahip, yüksek konumlandırma doğruluğu,Kağıdı kontrol etmek ve kağıt israfını önlemek için dört adet hassas fiber anahtarı ((Taiwan Riko markası).

Yan kılavuz:Farklı ürünlere göre yan kılavuzu seçebilirsiniz, bileşenleri değiştirmeye gerek yok, kolay ve hızlı ayarlanabilir.

• Çakmak kesimibölüm: tutkals, ölçekli kesmeYaprakÇerçeve, ölçekli kesme çelikplaka, iletim yapısı, ana tabanplatform, hareketli platform veYukarıplatform, aralıklı yapı, pnevmatik debriyaj frenleri.

Öldürme kesme basıncı genel olarak düzenleyebilir ve ayrıca ön tutma kenarını ayrı ayrı düzenleyebilir, manuel redüktör kullanışlıdır ve emek tasarrufu sağlar.

Yakalayıcılar:Yakalamalar yüksek dayanıklılıklı sert alüminyum alaşımlı hassas dökümden yapılmıştır. İyi sertlik, hafif malzeme, küçük eylemsizlik, yüksek dayanıklılık,Yüksek hızda doğru ve sorunsuz bir şekilde kağıt aktarabilir. Eşsiz sapık ön kılavuzu, ölçekli kesme çift konumlandırma ve kamın çalışma eğrisi, düşük gürültü, yüksek hassasiyet ve son dayanıklı, sapık kenarı sadece 6 mm'dir.

Dökme kesme levhası çerçevesi:Döşeme kesme levhası çerçevesinin çift takviye edilmesi, pnevmatik kilitleme ve yuvarlama rulman rehber rayı, yüksek güvenlik, kolay çalışma, sert alüminyum alaşımı yüzen levha,Hanger plakaları ile ölçekli kesme levhası çerçevesi, bir plakanın konumlandırılmasını doğru ve sağlam hale getirir ve tekrar kullanılabilir, matkap kesme plakanın çıkmasını ve kopmasını etkili bir şekilde engelleyebilir.

Altın plaka kesimi:70CR çelik plaka özel ısı işleme, iyi düzlük, yüksek sertlik, uzun hizmet ömrü ile işlenmiştir.kolay ve emek tasarrufu.
Devamı:Yeni şanzıman tasarımı yüksek hızlı hassasiyetli ölçekli kesimi sağlar. ana sürücü solucan dişli ve özel tasarlanmış kranı bağlantı çubuğu yapısını benimser,rulman kütük bağlantısı hareket alanını azaltacaktır, solucan ekipman ve solucan, yüksek ölçekli kesme basıncı, yüksek basınç fonksiyonuna sahip etkisini önlemek.Hareketli platformun 4 köşesi dekompresyon tampon bahar ile donatılmıştır ve makine aşınmasını azaltırMakineyi daha istikrarlı hale getiriyor.
Ev sahibi alt platform, hareketli platform ve üst platform:Bu anahtar bileşenler yüksek dayanıklılıklı nakışlı demir reçine kum dökümünden, yüksek germe dayanıklılığı ve iyi sertlikten yapılmıştır.
Aralıklı yapı:Yüksek hassasiyetli paralel üçlü cam endeksleme yapısı kullanılarak, cam eğri özel tasarlanmıştır, büyük çapraz açı, gripper daha istikrarlı çalışmasını sağlar.
Pnömatik debriyaj fren:Hava basıncını, düşük gürültüyü, iyi frenleme performansını ayarlayarak dönüştürme torkunu kontrol edin.

4. Kağıt toplama kısmı:Kağıt toplama otomatik ve kuantitatif.

Arka düzeltme kağıdı, yan düzeltme kağıdıOtomatik kağıt beslemesinin düzenli olmasını sağlamak için, kağıt toplama makinesinin yapısı basittir, hızlı bir şekilde çalışır.El işletiminden üç kat daha hızlı, operasyon basit ve kullanışlı. Operatör makinenin önünde arkaya hizalama kağıdını izleyebilir.Arka hizalama kağıdı, kağıdı kontrol etmek için çift algılama düğmesi ile donatılır.Ayrıca makineler çalışırken örnek alabilir..Kağıt toplama komutuna ulaştığında otomatik olarak alarm verir ve operatöre kağıt toplama platformunu değiştirmesini hatırlatır.

Kütlelere göre kağıt:İsteğe bağlı değeri 10'dan 9999'a ayarlayabilirsiniz. Kağıt ayarlanmış değere ulaştığında otomatik olarak kapanacak.

5. EElektrikli kontrolbölüm:Motor, PLC ve insan-makine arayüzü, elektronik kontrol sistemi, her türlü güvenlik koruma cihazı.

Motor:İthalat edilen Fuji inverter adımsız hız kontrol motoru ile, enerji tasarrufu yapan ana motoru, düşük gürültü yapar.Kağıt besleme ve toplama azaltıcı motor seçin ithal Tayvan elektromanyetik fren yavaşlama motoru, yüksek güvenlik performansı, uzun kullanım ömrü ve düşük çalışma gürültüsü ile.
PLC ve insan-makine arayüzü:Dijital görüntü makinenin çalışma hızı ve durumu, ana motor frekans dönüştürücü tarafından kontrol edilir, adımsız hız kontrolü daha istikrarlı çalışır.İnsan-makine arayüzü görüntüleme sistemi her türlü çalışma koşullarını gösterebilir, hatayı zamanında tespit etmek ve önerilen çözümler.
Elektrikli kontrol sistemi:Mikro bilgisayar kontrolü otomatik kontrol süreci ve gerçek zamanlı algılama kağıt besleme, kağıt iletim, ölçekli kesme, kağıt toplama.
Her türlü güvenlik koruma cihazı:Sorunlar olduğunda korna alarmı ve insan güvenliğini sağlamak için makineyi otomatik olarak kapatın.

6. BenUbrikasyon sistemi:FOrced yağlama sistemi vezamanlamayağlandırma sistemi.

Zorlu yağlama sistemi:Yağ basıncı ve akış hızı ayarlama uygun, ana sürücü yağ kaynağı normal olduğundan emin olun ve çalışırken makineyi kapatmayacaktır.
Zamanlama yağlama sistemi:Programlanabilir kontrol cihazı ile bağlantılı olarak, yağlandırma fonksiyonunu otomatik olarak kontrol eder.Cal aynı zamanda miktar ve zamanlama yağlama yapınZamanlama yağlama sistemi, sadece makine gürültüsünü azaltmakla kalmaz, aynı zamanda makinenin istikrarlı çalışmasını da sağlar.

III.Teknik parametreler:

BMY-1500 Yarım Otomatik Ölçüm Kesme Kırma Makinesi
