Dalgalanmış Karton Üretim hattı Siparişler Depolama NC Cutter Helical Knives

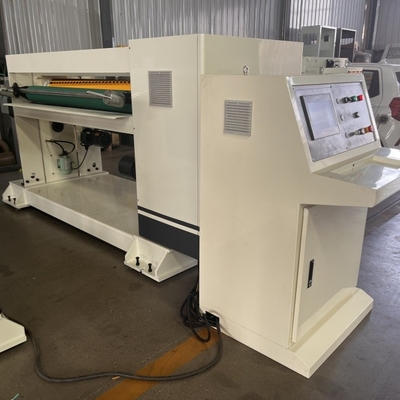

NC-100 NC kesici helisel bıçaklar

Makine esas olarak bir kesici şaft iç dişlisi (2), bir kesici şaft dış dişlisi (3), bir bağlantı vidası (4), bir sıkma manşonu (5), bir kesici şaft dişlisi (6), bir alt bıçak (7), bir alt bıçak sıkma vidası (8), bir üst bıçak üst vidası (9), bir üst bıçak sıkma vidası (10), bir üst bıçak (11), bir dişli boşluğu ayar mili (12), bir ana motor (13), bir ayar çubuğu (14), bir ayar vidası (15), bir üst kesici şafttan oluşur. (16), bir alt kesici şaft (17), vb.

1. Üst bıçak mili (16) ve alt bıçak mili (17) karbon çeliğinden yapılmıştır ve iyi sağlamlık için ısıl işleme tabi tutulmuştur.

2. Bıçağı ayarlarken, manuel döndürme için bıçak çubuğunu bıçak çubuğu yuvasına yerleştirin.

3. Bıçağı ayarlarken, alt bıçak sıkıştırma vidasını (8) 1/4 tur gevşetin ve üst bıçağın (11) ve alt bıçağın (7) düzgün oturmasını sağlamak için üst bıçak sıkıştırma vidasını (10) ayarlayın.

4. Bıçağı ayarlarken, dişli bağlantı vidasını (16) gevşetin ve bıçak mili dişlisinin yan açıklığını ortadan kaldırmak için dişli yan açıklığı ayar vidasını (15) ayarlayın.

5. Genişletme manşonu (5), bıçak mili dış dişlisini (3) ve bıçak mili dişlisini (6) bıçak silindirine bağlar.

6. Mil motoru (13), bıçak silindirini tahrik eden güç kaynağıdır.

Kurulum gereksinimleri

1. Makine, temel kalınlığı 250 mm'den az olmayan sert bir beton temel üzerine kurulmalıdır;

2. Temel yüzeyi düz ve düz olup, düzlüğü 2 mm/m'den fazla değildir;

3. Makine, temele sabitlenmeden önce 0,4 mm/m'yi aşmayacak bir seviyeye ayarlanmalıdır; Test cihazı: kare seviyesi; Test konumu: bıçak tutucusu sabit kiriş.

4. Makine temel üzerine monte edildiğinde ekipmanın 1 mm/m'yi aşmayacak bir paralellik ile paralel olduğundan emin olun. Test aracı: seviye; Test konumu: makine çerçevesinin her iki tarafı, her iki uçta.

Makine kurulumu

Makine kurulduğunda, kullanıcının güç kaynağı makinenin güç tahrik kabinine bağlanmalı ve makinenin güç kaynağını herhangi bir zamanda kapatmak veya açmak için hava kabininin ön ucuna bir hava anahtarı takılmalıdır.

Makine kurulduğunda, kullanıcının basınçlı hava boru hattı makinenin pnömatik üçlüsüne bağlanmalı ve makinenin basınçlı hava beslemesini herhangi bir zamanda kapatmak veya açmak için ön uca bir durdurma vanası takılmalıdır (aşağıda gösterildiği gibi).

Hava borusu parametreleri şunlardır: PN0.6MPa, DN10.

Makine seviyesinin ayarlanması

Makine kurulduktan sonra seviye ölçeri gözlemleyin ve seviye 0,1mm/1000mm×1000mm olana kadar vidaları ayarlayın, ardından ankraj cıvatalarının somunlarını sıkın. Makinenin en az dört köşesinin hizasını ayarlamak için aynı yöntemi kullanın.

Yapısal özellik:

• 200 adetlik siparişi saklayabilir, kesici özellikleri hızlı ve doğru bir şekilde değiştirebilir, siparişleri durmadan değiştirebilir ve ağ bağlantılı bilgisayarların üretim yönetimini kolaylaştırmasını sağlar.
• Bıçaklı şaft tahrik dişlileri hassas dövme çelikten indüksiyonla sertleştirmeye, boşluksuz şanzımana, gelişmiş anahtarsız bağlantıya ve yüksek iletim doğruluğuna sahiptir.
• Kesme makinesi kakma ön çelik bıçak bıçağı spiral yapısını, tırtıklı bıçağı benimser. makas, makas, kesme kuvveti, uzun bıçak ömrü
• Besleme silindirlerinin çevresinde güneş dişlisi merdane yolu kullanılır, düzgün teslimat, eşit basınç, levha levhanın kırılması veya tıkanmaya neden olması kolaydır
• Bu model frenleme enerjisi depolamasıdır (dinamik olmayan frenleme), dolayısıyla üretim sürecindeki enerji tüketimi, ortalama elektrik tüketimi sıradan bir NC kesme makinesinin 1/3'üdür ve para tasarrufu hedefine ulaşmak için % 70'ten fazla güç tasarrufu sağlar.
• Hassas bıçak kavraması ve çalışma dengesi sağlamak için hassas şekilde ayarlanabilen boşluksuz dişli.
• Her dişli konumunda iki bakır dağıtımlı bağımsız bir yağ pompası ve filtrenin kullanılması, yağlama, yağlama ve soğutma
• Bıçak silindiri: kaliteli dövme çelik malzeme, dengeli, iyi stabilite.

Silindir çapı parametreleri:

• Bıçak mili merkez mesafesini çaprazlayın:￠216mm
• Alt taşıma silindiri çapından önce ￠156mm
• Alt taşıma silindiri çapından sonra: ￠156mm
• Merdane silindirinin ön çapı: ￠70mm
• Merdane silindirinin ön çapı: ￠70mm

Not: Tümü taşlama silindirleri yapıldıktan sonra sert krom kaplamalı (bıçak milinin altı hariç)

Güç motorları ve elektriksel parametreler:

• ana tahrik motor gücü: 18.5KW Tam AC senkron servo
• Motor gücünü beslemeden önce ve sonra: 3KW (Frekans Kontrolü)
• Yağlama yağı pompası motor gücü: 0.25KW

Temel olarak satın alınan parçalar, hammaddeler ve menşei:

Makine detayları resmi

Şirketimiz

Ürün ambalajı

SSS:

S1: Ticaret şirketi veya üretici misiniz?

A1: Biz üreticiyiz.

S2: Kendi Ar-Ge ekibiniz var mı?

A3: En iyi profesyonel mühendise ve sıkı QA ve QC sistemine sahibiz.

S4: Distribütörünüz olabilir miyiz?

A4: Tüm dünyada distribütör ve acente arıyoruz.

S5: Paket nasıl?

Cevap5:Kabarcık filmi, Metal tepsi ve ahşap ambalaj

S6: Teslim süresi nasıl?

A6: İhtiyacınız olan miktara bağlıdır.
