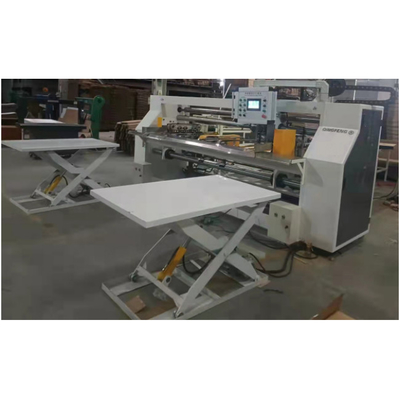

Model 4600 Çift Parçalı Tip 6 Servo Oluklu Karton Katlama Yapıştırma Makinası

4600 Model 6 Servo Otomatik Katlama Yapıştırıcı (İki Parça)

1 Makinenin duvar plakaları 45 # 14mm yüksek sertlikli tek yontulmuş çelik plakalardan yapılmıştır.ve iş parçasının geri kalanı da 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm yüksek sertlik tek yontulmuş çelik levhasından yapılmıştır, ve iş parçasının doğruluğunu sağlamak için CNC yüzey öğütme makinesi tarafından işlenir.

2 Ana makine yapısı 160X100 ağır H şekilli profillerle ve geri kalanı 80×80 ağır alüminyum profillerle birbirine bağlıdır ve böylece makinenin istikrarını sağlar.

3 rulman modelleri: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104KR19;

Temel tipiyle evrensel rulman: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Kemer modeli:

Kağıt besleme kemeri:L2180mm × W100mm × T8mm (çukurlu), 8 parça.

Taşıyıcı bant:L5000mm × W60mm × T5mm, 10 parça.

5 Ana makinenin aktarım mekanizması zincir aktarımını benimser ve dişliler

5/8 inç: 20 dişli Ø35 ve Ø30, 17 dişli Ø55 ara, 14 dişli Ø35 ara, 30 dişli Ø30.

1/2 inç: 20 diş Ø22 20 diş Ø38

3/8 inç: 21 diş Ø25, 32 diş Ø12, 14 diş Ø22

Yukarıdaki dişlilerin hepsi 45# malzemeden yapılmış ve daha sonra kullanım ömrünü uzatmak için yüksek frekanslı söndürülmüştür.

6 Kağıt besleme bölümü: Kağıt besleme kemeri, yüksek sürtünmeye ve aşınmaya dayanıklı yüksek kaliteli bir kauçuk kemerdir.Arka bölüm, kağıt besleme için kartonu kaldırmak için yardımcı bir rulo ile desteklenir, ve kartonu emmek ve kağıt beslenmesine yardımcı olmak için iki 3KW emici pompası ile donatılmıştır. , Kağıt besleme motoru, 1KW gücünde iki servo motordur, böylece kağıt beslemesinin istikrarını sağlar ve kağıt beslemesinin uzunluğu keyfi olarak ayarlanabilir.

7Orta bölümdeki ana motor, bir frekans dönüştürücü tarafından kontrol edilen Zhejiang Mitsubishi 4KW azaltma motoru tarafından çalıştırılır.ve ayrıca elektromanyetik debriyaj ve elektromanyetik fren kontrol aktarımına sahiptirHer tarafta 3 adet konveyör kemeri var.

8 Yapıştırma kısmı: Ortadaki kıç kısmı sıcak ve soğuk parçalarla sabitlenir.Yapıştırıcı kaplama tekerleğinin genişliği 10mm ve orta aralığı 2mm'dirSadece sıcak erimiş yapıştırıcı yapıştırma için kullanıldığında mevsimsel değişiklikler nedeniyle yapıştırıcı açılmasını ve patlamasını önlemek,ve sıcak erimiş yapıştırıcı patlama yemek kutusu soğuk depoya girer girmez önlemek.

9Orta şekillendirme kısmı: Sol ve sağ taraflar servo motorlar tarafından sıkıştırılır.Sıkıştırma hassasiyetini ve sıkıştırmanın doğruluğunu sağlamak için yüksek hızlı düşük noktalı top vidaları ve özel kaydırıcılar kullanırAyrıca kullanım ömrünü uzatır ve kartonun doğru şekillendirilmesini sağlar. , kartonların verimliliğini büyük ölçüde arttırıyor.

10 Yapıştırıcı ısıtma sistemi: Sıcak erimiş yapıştırıcı kaplama kutusu mükemmel ısı iletkenliğine sahip saf alüminyumdan yapılmıştır ve yapıştırıcı bloğun erime süresini kısaltır.Üst kısmı bağımsız ısıtılan bir alüminyum yapıştırıcı kutusu ile donatılmıştırSıcak erimiş yapıştırıcı otomatik olarak alt yapıştırıcı kutusuna akar, bu da işi etkilemez ve iş verimliliğini artırır.

11 Soğuk yapıştırıcı sistemi: Soğuk yapıştırıcı kaplama kutusunun kauçuk tekerleği paslanmaz çelikten yapılmıştır ve kullanım ömrünü uzatmak için çift mühürlü korozyona dayanıklı rulmanlara sahiptir.

12 Çalışma prensibi

Kağıt besleme bölümünün her iki tarafına da karton yerleştirin. Ekranda kağıt besleme uzunluğunu girin, kağıt besleme düğmesine basın ve kağıt beslemeyi başlatın. Karton ortaya ulaştığında,sol ve sağ ucundaki fotoelektrik sensörler kartonu algılar ve sinyali alır.Kartoflar birbirine bağlanır, iki karton bir olur ve kağıt bükülme kısmına gönderilmeye başlar.Eğilme kısmına ulaştıktan sonra, sol ve sağ tarafları bükülmeye ve hizalamaya başlar, ve sonra kağıt presleme tekerleği düşer, defle aynı zamanda düşer ve karton dışarı gönderilir.

Voltaj: 380V 50HZ üç fazlı 4 tel

Elektrik dağıtım listesi
