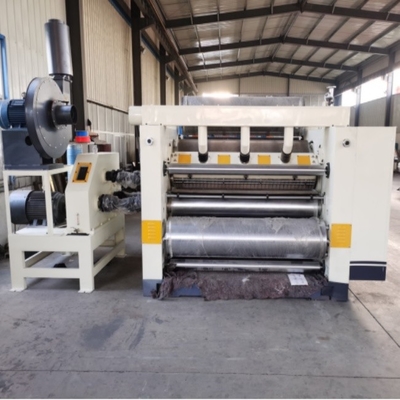

SF-360-2500 Model Modülerleştirilmiş Tek Yüzlü Gürültme Makinesi Kapak Emme Yapısı

SF-360-2500 Modüler Tek Yüzlü Model

SYapı özellikleri:

• Kaputanın emme yapısı benimsenmiştir ve yüksek basınçlı güçlü bir fanla donatılmıştır.Hava kaynağı ve elektrik kontrol aynı işletim dolabında yoğunlaşmıştırİşleme tarafı tamamen kapalı ve tamamen kapalıdır.
• Makine tabanı ve duvar panelleri yüksek kaliteli reçine kum dökümlerinden yapılmıştır ve duvar panelinin kalınlığı 240 mm'dir. Bağımsız vites kutusu, evrensel eklem aktarımı.
• Dalgalanmış rulo 48CrMo alaşımlı çelikten yapılmıştır. which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentRulo ve basınçlı rulo'nun ana parçalarının rulmanları Havalo rulmanlarıdır.
• Basınç silindir ¢ 370mm, yüzey öğütülmüş ve kromlanmıştır; hava basıncı yukarı ve aşağı hareketini kontrol eder ve malzeme orta karbon çelik No 45,söndürülmüş ve sertleştirilmiş (bir tampon cihazı ile).
• Yapıştırıcı rulo birimi, bakım sırasında bakım için makinenin dışına taşınabilen, iş verimliliğini artıran entegre bir kaykay yapısı benimser.yapıştırıcı silindirinin çapı ¢252mm'dir., ve yüzey cilalanır ve 25 hat çukur tipi ağ işleme ile kazınır ve daha sonra sert kromlenir.
• Yapıştırıcı kaplama ünitesi bir bütün olarak hareket ettirilebilir ve yapıştırıcı ruloyu değiştirmek hızlı ve kullanışlıdır.
• Sprey nem ayarlama cihazı, dalgalanmış flüt türünü iyi bir deformasyon istikrarında tutmak ve çatlamayı önlemek için kullanılır.
• Otomatik dolaşım yapıştırıcı besleme sistemi ve iyi tamponlama etkisi olan diyafram pompası yapıştırıcı cihazı kullanılır.
• Ana güç, düşük arıza oranına sahip enerji tasarrufu ve verimliliği olan değişken frekanslı bir motor tarafından çalıştırılır.
• Yapıştırıcı genişliği, tüm temel kağıt genişliği değişikliklerine uyum sağlamak için elektrikle ayarlanır.
• Hem dalgalanmış rulo hem de basınç rulo, istikrarlı bir şekilde çalışan çift silindirli basınçlandırma cihazı kullanır.
• Ön ısıtıcı rulo, Tiangang tarafından üretilen φ400mm'lik bir dikişsiz çelik borusunu benimsiyor, hepsi metal hortumlarla bağlantılı
• Yapıştırıcı miktarı elektrikle ayarlanır. Dokunmatik ekran görüntülenir ve çalışır ve yapıştırıcı boşluğu kodlayıcıdan yüksek doğrulukla iletilir.
• Güç ve çalışma parçaları, makine çalışırken personelin güvenliğini sağlamak için güvenlik ağlarıyla donatılmıştır.
• Modüler yapı, fayans yuvarlak bileşimi ve yapıştırıcı kaplama bileşimi hızlıca değiştirilebilir.

Teknolojik parametreler:

1Çalışma genişliği: 2500mm

2İşleme yönü: sol veya sağ (müşteri fabrikası tarafından belirlenir)

3Tasarım hızı: 180m/min Çalışma hızı: 120-150m/min

4Sıcaklık aralığı: 160-200°C

5Hava kaynağı: 0.4-0.9Mpa

6Buhar basıncı: 0.8-1.3Mpa

7Dalgalanmış flüt türü (A, B, C, E veya UV isteğe bağlı)

MOtorlarParametreler:

1Ana motor: 30KW Rated voltaj: 380V 50Hz Sürekli (S1) çalışma modu

2Süpürme motoru: 18KW Rated voltaj: 380V 50Hz Sürekli (S1) çalışma modu

3 Yapıştırıcı ayarlama redüktörü; 100W Adli voltaj: 380V 50HZ Sürekli (S2) çalışma modu

4 Yapıştırıcı ayarlama boşluk motoru; 250W Adli voltaj: 380V 50HZ Sürekli (S2) çalışma modu

5 Yapıştırıcı pompası motoru: 2.2KW Adlık voltaj: 380V 50Hz Sürekli (S1) çalışma modu

RollerParametreler:

1Dalgalanmış rulo çapı: ¢360mm

2Basınçlı rulo çapı: ¢370mm

3Yapıştırma silindirinin çapı: ¢252mm

4Sabit pastanın çapı: ¢142mm

5. Önyükleyici çapı: ¢400mm

Ana parçalar:
