Flexo Baskı Katlama Yapıştırıcı Karton Üretim hattı Hızlı Karton Formasyon Hızı

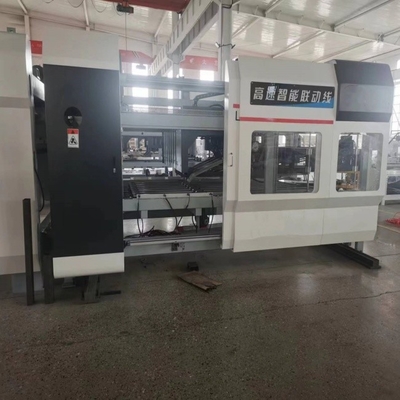

Flekso Katlanır Yapıştırıcı Karton Üretim Hattı

Maksimum çalışma hızı: 350 m/dak

Maksimum paketleme hızı: 20 paket/dak

Ekipmanın özellikleri:

• 1. Hızlı karton şekillendirme hızı.
• 2. Hava emişiyle doğru kağıt beslemesi.
• 3. İyi boyut ve boyut kontrolü ve israfa karşı güçlü direnç.
• 4. İkincil sapma düzeltmesi, makas ağzını tamamen ortadan kaldırır.
• 5. Doğru sayma.
• 6. Dayak kısmı kartonun iyi şekillendirilmesini sağlar.
• 7. Doğru ve düzgün istifleme.
• 8. Otomatik tutkal beslemesi, düzgün tutkal uygulaması, tutkal tasarrufu ve tutkal eksikliği alarm fonksiyonu.
• 9. Dijital uzaktan kumanda, doğru, kullanışlı ve hızlı.

• giriiş

• 1. Tüm kağıt taşıma bantları bağımsız olarak hareket ettirilebilir. Kağıt taşıma bantları, atık kağıdın büyük ölçüde temizlenmesi için kağıt baskı tekerlekleri, fanlar ve fırçalarla donatılmıştır. Kılavuz tekerlek cihazı, üst ve alt kayış sıkıştırma iletimi. Elektrikli sol ve sağ yürüme, boyutu ayarlaması kolay
• 2. Yapıştırma tekerleği: Paslanmaz çelikten yapılmış, daha dayanıklı ve korozyona dayanıklı. Tutkal haznesi, konum ayarlamasını daha rahat ve doğru hale getiren doğrusal kılavuzlarla donatılmıştır.
• 3. Katlanır parça: Ana işlev, kartonu aşağı katlamak ve kartonu standart bir kutuya katlamak için ikinci kez basınç hattını düzeltmek için düzeltme plakasını kullanmaktır.
• 4. Kalıp temizliğinde eğer kazıma kısmı ve katlama kısmı temizlenmemiş ise atık kağıt artıkları tekrar temizlenecektir.

• 5. Parçaları birbirine vurun: Noktaları birbirine vurun ve ışığı sayarak, sayarak ve düzelterek onları doğru bir sayıyla dışarı doğru itin.
• 6. Çıkış kısmı: Dışarı itildikten sonra yukarıdaki kağıt tutucu çıktı için düzgün bir şekilde bastırılır.

• 7. Paketleme Departmanı: Karşı itmeli kağıt teknolojisini benimseyen sol ve sağ operasyonların kaldırma hızı iki katına çıkarılmıştır ve hem tek hem de çift şerit mevcuttur.

Paketleme bölümünün mekanik konfigürasyonu:

(1), Taizhou Haoli redüktör

(2), AirTAC silindiri, solenoid valf

(3), Guangdong Duffy güç aktarım mili

(4), Rulman Harbin

Elektrik konfigürasyonu:

(1), Pansonik PLC

(2), Simens kontaktörü

(3), Schneider düğmesi

(4), anahtarlamalı güç kaynağı: Tayvan MEAN WELL

(5), Fotoelektrik anahtar Beifuning

(6), Röle Omron

(7) İnsan-makine arayüzü Kunlun Tongtai

• 8. Kontrol paneli; PLC kontrolünü benimser ve sıfırlama ve hafıza gibi işlevlere sahiptir. (Dokunmatik ekran kontrolü ile birleştirilmiş PLC seçilebilir)
• 9. Elektrik konfigürasyonu:

Ana kontrol bilgisayarı PLC: Pansonic

Dokunmatik ekran: Kunlun Tongtai

Güç kaynağının değiştirilmesi: İYİ ORTALAMA

Frekans dönüştürücü: Delta

Ara röle: Omron

Devre kesici: Simens

Kontaktör: Simens

Fotoelektrik anahtar: Shanghai Sanayi Grubu

Terminal bloğu: Chint

• 10. Makinenin her hareketi için kontrol paneli, sol ve sağ hareketi, kağıt merdanesinin yükselişini ve düşüşünü vb. kontrol eder.

Çalışma prensibi

Karton yapıştırma bölümü ile baskı ve kalıplı kesim bölümü, basılmış, kalıpla kesilmiş veya yarıklı kartonun karton yapıştırma bölümüne sorunsuz bir şekilde girebilmesi için eşzamanlı olarak bağlanır, kullanılır ve çalıştırılır. Balyalama makinesi karton yapıştırma bölümüne bağlanır. Karton yapıştırma, katlama ve düzeltme işlemleri tamamlandıktan sonra paletler balya makinesine taşınır. Balya makinesinde bir fotoelektrik sensör bulunur ve sinyali PLC'ye iletir. PLC, balya makinesinin her bir parçasının çalışmasını kontrol eder.

Makine parçaları seçimi:

1. Otomatik tutkal beslemesi, dolaşan tutkal, asla tutkal kopmaz, manuel olarak tutkal eklemeye gerek yoktur, zamandan ve emekten tasarruf sağlar. Her türlü yapıştırıcıya uygundur.

2. Paslanmaz çelik tutkal kaplama tekerleği, korozyona dayanıklı, aşınmaya dayanıklı, eşit tutkal kaplama, tutkal tasarrufu, kullanılan tutkal miktarı, manuel tutkal kaplama miktarının yaklaşık üçte biri kadardır.

3. Katlama kısmı, kartonun daha pürüzsüz katlanmasını ve yapıştırmanın daha güzel ve doğru olmasını sağlayan ayarlanabilir çok geçişli pres çarkı seti ile donatılmıştır.

4. Sayma bölümü karton istiflemeyi düzeltir ve istifleme ve çıktı güvenli, istikrarlı, doğru ve hatasızdır. Dijital olarak kontrol edilir ve kullanımı kolaydır. Makineyi durdurmadan giriş yapılabilir.

Mmakine parametresi

Maksimum hız:320 metre/dakika

Başlatılan maksimum paket sayısı:20 paket

Maksimum karton boyutu:700mm*500mm

Minimum karton boyutu:195mm*105mm

Maksimum karton genişliği (sallanır kapak dahil):1100mm

Minimum karton genişliği (salıncak kapak dahil):240mm

Maksimum istifleme yüksekliği:350mm

Minimum istifleme yüksekliği:80mm

Paket başına maksimum miktar:50 adet

Paket başına minimum miktar:10 adet

Kemer:Siglin (Çin-Almanya ortak girişimi)

Makinenin normal çalışmasını ve makinenin daha uzun ömürlü olmasını sağlamak için, resimde işaretli alanlar için "her yarım ayda bir" düzenli yakıt ikmali ve bakımına dikkat edin.

Temel diyagramı
