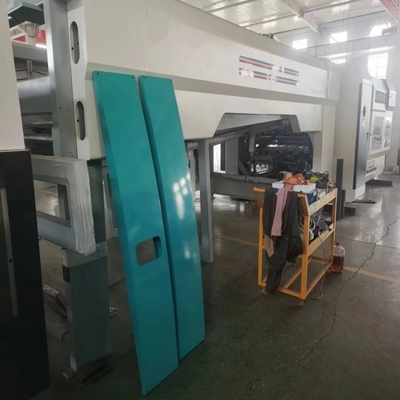

Flexo baskı katlama yapıştırma makinesi karton üretim hattı doğru ve düzgün yığma

Flekso Katlanır Yapıştırıcı Karton Üretim Hattı

• giriiş
• 1. Tüm kağıt taşıma bantları bağımsız olarak hareket ettirilebilir. Kağıt taşıma bantları, atık kağıdın büyük ölçüde temizlenmesi için kağıt baskı tekerlekleri, fanlar ve fırçalarla donatılmıştır. Kılavuz tekerlek cihazı, üst ve alt kayış sıkıştırma iletimi. Elektrikli sol ve sağ yürüme, boyutu ayarlaması kolay
• 2. Yapıştırma tekerleği: Paslanmaz çelikten yapılmış, daha dayanıklı ve korozyona dayanıklı. Tutkal haznesi, konum ayarlamasını daha rahat ve doğru hale getiren doğrusal kılavuzlarla donatılmıştır.
• 3. Katlanır parça: Ana işlev, kartonu aşağı katlamak ve kartonu standart bir kutuya katlamak için ikinci kez basınç hattını düzeltmek için düzeltme plakasını kullanmaktır.
• 4. Kalıp temizliğinde eğer kazıma kısmı ve katlama kısmı temizlenmemiş ise atık kağıt artıkları tekrar temizlenecektir.

• 5. Parçaları birbirine vurun: Noktaları birbirine vurun ve ışığı sayarak, sayarak ve düzelterek onları doğru bir sayıyla dışarı doğru itin.
• 6. Çıkış kısmı: Dışarı itildikten sonra yukarıdaki kağıt tutucu çıktı için düzgün bir şekilde bastırılır.

• 7. Paketleme Departmanı: Karşı itmeli kağıt teknolojisini benimseyen sol ve sağ operasyonların kaldırma hızı iki katına çıkarılmıştır ve hem tek hem de çift şerit mevcuttur.
• 8. Kontrol paneli; PLC kontrolünü benimser ve sıfırlama ve hafıza gibi işlevlere sahiptir. (Dokunmatik ekran kontrolü ile birleştirilmiş PLC seçilebilir)
• 9. Elektrik konfigürasyonu:

Ana kontrol bilgisayarı PLC: Pansonic

Dokunmatik ekran: Kunlun Tongtai

Güç kaynağının değiştirilmesi: İYİ ORTALAMA

Frekans dönüştürücü: Delta

Ara röle: Omron

Devre kesici: Simens

Kontaktör: Simens

Fotoelektrik anahtar: Shanghai Sanayi Grubu

Terminal bloğu: Chint

• 10. Makinenin her hareketi için kontrol paneli, sol ve sağ hareketi, kağıt merdanesinin yükselişini ve düşüşünü vb. kontrol eder.

Çalışma prensibi

Karton yapıştırma bölümü ile baskı ve kalıplı kesim bölümü, basılmış, kalıpla kesilmiş veya yarıklı kartonun karton yapıştırma bölümüne sorunsuz bir şekilde girebilmesi için eşzamanlı olarak bağlanır, kullanılır ve çalıştırılır. Balyalama makinesi karton yapıştırma bölümüne bağlanır. Karton yapıştırma, katlama ve düzeltme işlemleri tamamlandıktan sonra paletler balya makinesine taşınır. Balya makinesinde bir fotoelektrik sensör bulunur ve sinyali PLC'ye iletir. PLC, balya makinesinin her bir parçasının çalışmasını kontrol eder.

Mmakine parametresi

Maksimum hız:320 metre/dakika

Başlatılan maksimum paket sayısı:20 paket

Maksimum karton boyutu:700mm*500mm

Minimum karton boyutu:195mm*105mm

Maksimum karton genişliği (sallanır kapak dahil):1100mm

Minimum karton genişliği (salıncak kapak dahil):240mm

Maksimum istifleme yüksekliği:350mm

Minimum istifleme yüksekliği:80mm

Paket başına maksimum miktar:50 adet

Paket başına minimum miktar:10 adet

Kemer:Siglin (Çin-Almanya ortak girişimi)

Makinenin normal çalışmasını ve makinenin daha uzun ömürlü olmasını sağlamak için, resimde işaretli alanlar için "her yarım ayda bir" düzenli yakıt ikmali ve bakımına dikkat edin.

Temel diyagramı

Ek 1

Alıcı tarafından hazırlanacak öğeler:

1. Makine geldiğinde, beş ila sekiz tonluk, uzun çatallı forklifti hazırlayın.

2. İlgili yerleri hazırlayın.

3. Ana güç kablosunu (gaz) hazırlayın.

4. Güvenlik personelinden yardım.

5. İstediğiniz zaman kartonu hazırlayın ve makineyi test edin.

EK2

Güvenli çalışma:

1. İşe başlamadan önce iş kıyafeti ve iş ayakkabısı giymeli, düğmelerini ve manşetlerini iliklemeli, cebinize düşmesi kolay eşyalar koymamalısınız.

2. Mürettebat işe vardıktan sonra ekipmanın çalışma menzilinde insan veya döküntü bulunmadığını kontrol edin. Ekipmanın üzerindeki koruyucu kapak sağlam olmalı ve gevşek olmamalıdır.

3. Ekipmanı çalıştırmadan önce zil çalmalı ve alarm çalmalıdır. Ancak ekipmanın çalışma menzilinde kimsenin bulunmadığı yeniden doğrulandıktan sonra cihaz çalıştırılabilir.

4. Ekipman çalışır durumdayken, çalışan tüm çalışma yüzeylerine elle dokunmak kesinlikle yasaktır, bakım ve silme işlerine izin verilmez. Çalışan kısımların üzerinden geçilmesine izin verilmez.

5. Mürettebat üyelerinin işbölümüne göre görevlerine sıkı sıkıya bağlı kalmaları, görev atlamaları veya izinsiz görevlerinden ayrılmaları yasaktır. Ekipmanın çalışmasına her zaman dikkat etmelidirler.

6. Ekipman çalışır durumdayken, çalışan tüm çalışma yüzeylerine elle dokunmak kesinlikle yasaktır, bakım ve silme işlerine izin verilmez. Çalışan kısımların üzerinden geçilmesine izin verilmez.

7. Mürettebat üyelerinin işbölümüne göre görevlerine sıkı sıkıya bağlı kalmaları, görev atlamaları veya izinsiz görevlerinden ayrılmaları yasaktır. Ekipmanın çalışmasına her zaman dikkat etmelidirler.

Bir anormallik bulunursa makineyi derhal kapatın.

8. Çalışırken hiç kimsenin ekipmanın etrafında oynamasına veya yüksek ses çıkarmasına izin verilmez.

9. Çalışma süreci boyunca iş yeri temiz ve düzgün tutulmalıdır. Cihazın çevresinde herhangi bir dağınıklık olmadığından emin olun. Aletler ve parçalar belirlenen yerlere yerleştirilmelidir.

10. Bu makinenin operatörü, ekipmanın ana düğmelerinin işlevlerine ve konumlarına aşina olmalıdır. Bir kaza meydana gelirse herkes acil durdurma düğmesine basabilir.
