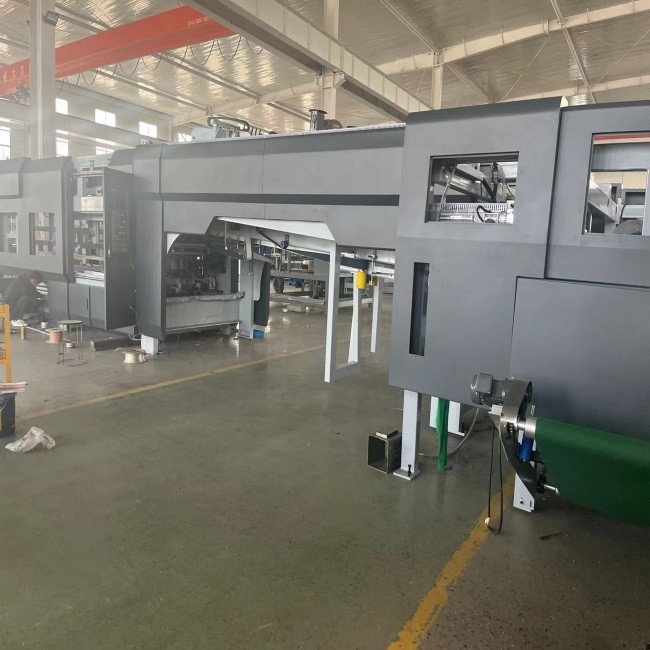

FFG Flexo Baskı Katlama Yapıştırıcı Kağıt Yapım Makinesi Otomatik Yapıştırıcı

Flexo Katlanmalı Yapıştırıcı Karton Üretim hattı

Maksimum çalışma hızı: 350 m/dakikada

En yüksek ambalaj hızı:20paket/dakika

Ekipmanın özellikleri:

• Tanıtım
• 1. Tüm kağıt taşıyıcı kemerleri bağımsız olarak hareket ettirilebilir. Kağıt taşıyıcı kemerler, atık kağıdı en büyük ölçüde temizlemek için kağıt presleme tekerlekleri, fanlar ve fırçalarla donatılmıştır.Kılavuz tekerleği aygıtıElektrikli sol ve sağ yürüyüş, boyutu ayarlamak kolay
• 2. Yapıştırma tekerleği: Paslanmaz çelikten yapılmış, daha dayanıklı ve korozyona dayanıklıdır. Yapıştırma hopperi doğrusal kılavuzlar ile donatılmıştır, bu da pozisyon ayarlamasını daha uygun ve doğru hale getirir.
• 3Katlama kısmı: Ana işlev kartonu aşağıya katlamaktır ve kartonu standart bir kutuya katlamak için ikinci kez basınç hattını düzeltmek için düzeltme plakasını kullanır.
• 4Kalıplama temizliği için, kazım kısmı ve katlama kısmı temizlenmemişse, atık kağıt parçaları tekrar temizlenir.

• 5Parçaları birbirine vurun: Noktaları birbirine vurun ve ışık sayma, sayma ve düzeltme yoluyla doğru bir sayı ile dışarı itin.
• 6Çıkış kısmı: Dışarıya ittikten sonra, yukarıdaki kağıt tutucu çıkış için pürüzsüz bir şekilde basar.

Paketleme bölümünün mekanik yapılandırması:

(1) Taizhou Haoli azaltıcı

(2) AirTAC silindir, solenoid valfi

(3) Guangdong Duffy güç aktarım asısı

(4), Harbin'de

Elektriksel yapılandırma:

(1) Panasonic PLC

(2) Siemens kontaktoru

(3), Schneider düğmesi

(4) Aktarma güç kaynağı: Taiwan MEAN WELL

(5), Fotoelektrik anahtarı Beifuning

(6), Omron röle.

(7) İnsan-makine arayüzü Kunlun Tongtai

• 8. Kontrol paneli; PLC kontrolü benimser ve sıfırlama ve bellek gibi işlevlere sahiptir. (PLC dokunmatik ekran kontrolü ile birleştirilmiş seçilebilir)
• 9Makinenin her hareketi için kontrol paneli, sol ve sağ hareketleri, kağıt tabakasının yükselmesini ve düşmesini kontrol eder.

Makine parçaları seçimi:

1. Otomatik yapıştırıcı kaynağı, dolaşım yapıştırıcı, asla yapıştırıcı kırılmasın, el ile yapıştırıcı eklemeye gerek kalmaz, zaman ve çaba tasarrufu yapar.

2Paslanmaz çelik yapıştırıcı kaplama tekerleği, korozyona dayanıklı, aşınmaya dayanıklı, yapıştırıcı kaplama eşit, yapıştırıcı tasarrufu, kullanılan yapıştırıcı miktarı manuel yapıştırıcı kaplamanın yaklaşık üçte biridir.

3Katlama kısmı, kartonun katlanmasını daha pürüzsüz ve yapıştırmayı daha güzel ve doğru hale getiren ayarlanabilir bir çok geçişli presleme tekerleği seti ile donatılmıştır.

4Sayım bölümü karton yığımı düzeltir ve yığma ve çıkış güvenli, istikrarlı, doğru ve hata içermez. Dijital olarak kontrol edilir ve çalıştırılması kolaydır.Makineyi durdurmadan girilebilir..

MAchine parametre

En yüksek hız:320 metre/dakika

Serbest bırakılan paketlerin maksimum sayısı:20 paket

En fazla karton boyutu:700 mm*500 mm

En az karton boyutu:195mm*105mm

Kartonun en büyük genişliği (swing kapak dahil):1100mm

Kartonun minimum genişliği (swing kapak dahil):240 mm

Maksimum yığma yüksekliği:350 mm

Asgari yığma yüksekliği:80 mm

Paketlenen maksimum miktar:50 adet

Paket başına minimum miktar:10 adet

Kemer:Siglin (Çin-Almanya Ortak Girişimi)

Resimdeki işaretli alanlar için,makinenin normal çalışmasını ve makinenin daha uzun kullanım ömrünü sağlamak için "yarım ayda bir kez" düzenli olarak yakıt doldurma ve bakım yapmaya dikkat edin.

Temel şema

Bağlantı

Güvenli çalışma:

1İşe başlamadan önce, iş kıyafetleri ve ayakkabıları giymeniz, düğmeleri ve kelepçeleri bağlamanız ve cebinize kolayca düşen eşyaları koymamanız gerekir.

2Ekipman işe geldiğinde, ekipmanın çalışma menzilinde insanların veya enkazların olmadığını kontrol edin.

3. Cihaz çalıştırılmadan önce zil çalmalı ve alarm çalmalıdır. Cihazın çalıştırma menzilinde kimsenin olmadığını tekrar doğruladıktan sonra çalıştırılabilir..

4Ekipman çalışırken, tüm çalışma yüzeylerine ellerle dokunmak kesinlikle yasaktır ve bakım ve silme çalışmalarına izin verilmez.Çalışan parçaları geçmesine izin verilmez..

5Mürettebat üyeleri iş bölünmesine göre görevlerine sıkı sıkıya bağlı kalmalı ve izin almadan görevlerini atlamaları veya görevlerini terk etmeleri yasaktır.Ekipmanın işleyişine her zaman dikkat etmelidirler..

6Ekipman çalışırken, tüm çalışma yüzeylerine ellerle dokunmak kesinlikle yasaktır ve bakım ve silme çalışmalarına izin verilmez.Çalışan parçaları geçmesine izin verilmez..

7Mürettebat üyeleri iş bölünmesine göre görevlerine sıkı sıkıya bağlı kalmalı ve izin almadan görevlerini atlamaları veya görevlerini terk etmeleri yasaktır.Ekipmanın işleyişine her zaman dikkat etmelidirler..

Bir anormallik tespit edilirse makineyi derhal kapatın.

8Çalışırken, kimse ekipmanların etrafında oynamaya veya yüksek ses çıkarmaya izin vermez.

9. İş süreci sırasında, iş yeri temiz ve pürüzsüz tutulmalıdır. Cihazın etrafında bir karışıklık olmadığından emin olun. Araçlar ve parçalar belirlenmiş yerlere yerleştirilmelidir.

10. Bu makinenin operatörü, ekipmanın ana düğmelerinin işlevlerini ve konumlarını bilmeli. Bir kaza olursa, herkes acil durma düğmesine basabilir.
