Üretimsel Model 1228 Tam otomatik ön besleme makinesi dokunmatik ekran bilgisayar kontrolü

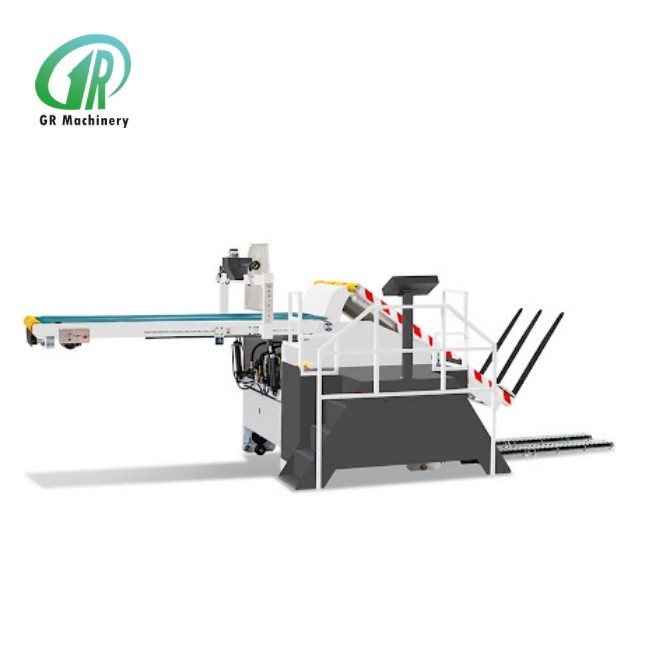

Model 1228 Tam Otomatik ön besleme makinesi

Mekanik Özellikler:

1. Maksimum kağıt besleme boyutu: 1200ⅹ2800mm

2. Minimum kağıt besleme boyutu: 260ⅹ755mm

3. Maksimum kağıt yükleme yüksekliği: 2000 mm

4. Maksimum kağıt ağırlığı: 1200kg

5. Maksimum kağıt besleme hızı:

(Karton kalınlığı 4 mm'nin altında ≥ 420 sayfa/dakika)

(Karton kalınlığı 8 mm'nin altında ≥ 300 sayfa/dakika)

6. Maksimum hız gereksinimleri:

A. Kağıt yükleme yüksekliği >1600 mm veya üzeri.

B. Kart başına düşen kağıt yığınlarının sayısı tek bir yığın halinde olmalıdır.

C. Karton bükme gereksinimleri: Kağıt genişliği yönünde %5 (1000 mm, 50 mm dahilinde bükmeye izin verir).

D. Kartonun baskı yüzeyi aynı tarafta olmalıdır.

e. Kağıt besleyici çatalının ön ucundaki güç yolunda en az bir sayfa kağıt bekletilmelidir.

7. Vites çatalı ters hidrolik tahrikli

8. Yatay konveyör kaldırma gücü hidrolik tahriki

9. Kağıt besleme yöntemi: tek yığın

10. Kağıt besleme yöntemi: elektrikli paletli lojistik (yere sabitlenmiş)

11. Tek tıkla sipariş düzenleme ve sipariş hafızası fonksiyonları.

12.Hidrolik bekleme fonksiyonu (ayarlanan sürenin ötesinde otomatik bekleme)

13. İlgili parametrelerin insan-makine arayüzünün ayarlanması.

14. Anormal metin gösterimi kolay ve hızlı bir şekilde ortadan kaldırılabilir.

15. Yakıt deposu darbelere dayanıklıdır.

Ana yapılandırma talimatları:

1. Konveyör bant, dökülen kartonu istiflenen kağıt besleme bölümüne gönderir. İstiflenmiş kağıt besleme bölümünden geçtikten sonra karton otomatik olarak balık pulu şeklinde dizilir ve yatay taşıma bölümü bandı üzerinden hepsi bir arada yapıştırma ve çivileme makinesinin kağıt besleme bölümüne gönderilir.

2. İstiflenmiş taşıma parçasının her iki tarafında otomatik hizalama cihazları bulunmaktadır ve hizalama cihazı elektriksel olarak ayarlanabilir (hizalama stroku 100 mm).

3. Yatay taşıma bandının ön ucu, teslimat hızını araç hızına göre ayarlayan otomatik bir uzunlamasına kağıt dokunma cihazı ile donatılmıştır.

4. Makinenin tamamı uzunlamasına hareket ettirilebilir.

5. Yatay taşıma bandının taşınması fotoelektrik ile otomatik olarak kontrol edilir.

6. Makinenin tamamını destekleyen paletli güç lojistiği, ekipman fabrikası tarafından sağlanacaktır.

7. Dokunmatik ekranlı bilgisayar kontrolü.

Teknik noktalar:

1. Kontrol ve akıllı arayüz:

A. Ayar doğruluğunu sağlamak için değiştirme siparişinin boyut hareketini dijital olarak kontrol edin.

B. Bu makine, akıllı yerleştirme ve otomatik sipariş ayarlaması için üretim yönetim sistemine bağlanabilir.

2. Yatay taşıma parçasıyla donatılmıştır:

A. Yatay konveyör çerçevesi teleskopik bir fonksiyona sahiptir ve servo kontrol ile otomatik olarak ayarlanır.

3. Platform kaldırma mekanizmasıyla donatılmıştır:

A. Platform, sipariş ayarlaması sonrasında ilk kağıt besleme turunda kartonun büyük boşluktan dolayı sıkışmasını önlemek için yukarı aşağı sallanma fonksiyonuna sahiptir.

B. Salınım cihazı takibi radyo ve televizyon tarafından otomatik olarak kontrol edilir.

4. Vites çatalı dişli çatal tipindedir:

A. Fabrika bağımsız olarak elektrikli paletli lojistiği (yere sabitlenmiş) destekliyor

5. Gantry entegre mobil hizalama cihazı:

A. Makine, istiflenmiş kartonu balığa çekmek için bir ön saptırma cihazı ile donatılmıştır

Kağıt besleme bölümüne kartonun sürekli girişini kolaylaştırmak için ölçek şekli.

B. Ön durdurma cihazı, makul ve kompakt bir yapıya ve kolay ayara sahip, ileri ve geri hareket eden bir portal tipidir.

C. Kağıt saklama bölümünde istiflenen kartonları birbirine tutturmak için ön bölmenin her iki tarafına çift taraflı bir tutturma işlevi eklenmiştir. Yatay olarak eklenen karton, ön bölmenin etkisiyle balık pulu haline gelir ve düzgün bir şekilde kağıt besleme bölümüne taşınır.

6. Çatal kaldırma: Çatalın kaldırılması ve indirilmesi bağımsız bir servo motor tarafından kontrol edilir.

Makinenin ana dış kaynak listesi:

1.Hidrolik sistem:

A. Yakıt deposu markası ---FQS

B. Hidrolik ünite gücü ---11HP

C. Yağ basıncı soğutma yöntemi --- hava soğutma

D. Hidrolik solenoid valf markası ---Yuken (YUKEN, Japonya)

e. Silindir markası ---FQS

F. Yakıt deposu kapasitesi ---200L

2.Elektronik kontrol sistemi:

A. PLC markası ---Panasoni

B. Çalışma arayüzü --- insan-makine arayüzü (dokunmatik mod)

C. Arıza noktası gösterge metni

D. Kontrol bileşeni markası ---Schneider

3.Aksesuarlar:

a.Lineer kılavuz rayı --- gümüş

B. Motor redüksiyon motoru --- Shengbang

C. Frekans dönüştürücü ---Delta

d.Pnömatik orijinal parçalar ---Airtac

e. Yakınlık anahtarı, fotoelektrik anahtar ---Omron/Autonics

f.Servo motor ---Yaskawa, Japonya
