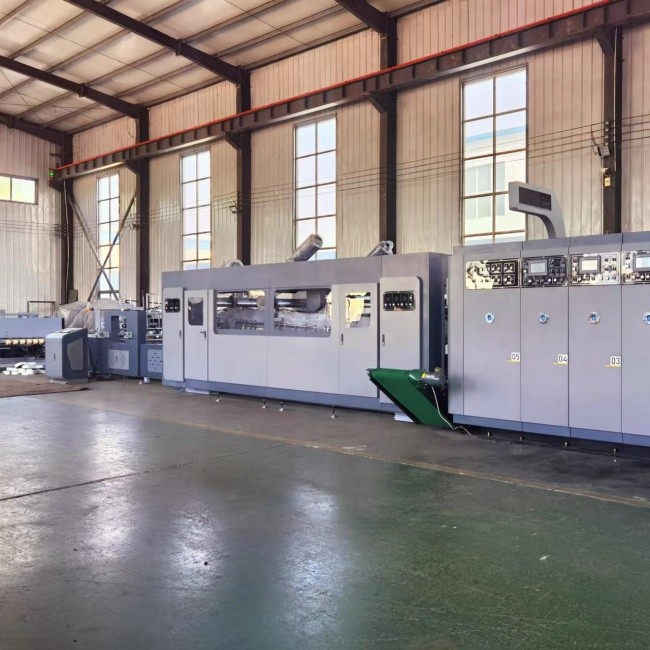

FFG Flexo Baskı Katlama Gluer Case Yapma Makinesi CNC Kontrol Sistemi

Flekso Katlanır Yapıştırıcı Karton Üretim Hattı

Maksimum çalışma hızı: 350 m/dak

Maksimum paketleme hızı: 20 paket/dak

Amaç ve Özellikler:

• CNC kontrol sistemi, arıza göstergesi, üretim kontrolü, uzaktan bakım.
• Otomatik algılama ve konumlandırma sistemi, hızlı plaka yükleme tahrik sistemi, hızlı plaka değişimi.
• Genişletilmiş toz kutusu, anti-statik cihaz, merkezi toz toplama, basınç koruması, etkili toz giderme.
• Doğruluk ve uzun ömür sağlamak amacıyla emme çarkı iletimi ve tahrik için alaşımlı çelik hassas zemin dişlilerini kullanır.
• Hassas yönlendirme ve düzenleme tekerlek sistemi, patlamaya dayanıklı tel, mükemmel katlama ve şekillendirme efektleriyle çift koltuklu "şekillendirme, kanal açma".
• "Yukarı ve aşağı" yüksek hızlı kağıt istifleme ve geri dönüşüm toplama sistemi, yüzey aşınmasına karşı koruma, yüksek üretim verimliliği.
• Elektrikli bileşenler, şanzıman yatakları vb. Avrupa CE sertifikasına sahip uluslararası markaları kullanır.

Sayma Çıkış Birimi:

• Yüzey aşınmasına karşı etkin koruma sağlayan "yukarı ve aşağı" toplama sistemi, yüksek üretim uyarlanabilirliği.
• Yüksek frekanslı kutu düzeltme, fan destekli kağıt düşürme, pnömatik düzleştirme, dolaşımlı iletim.
• Çoklu servo sürücü kontrolü, yüksek hızlı sayma istifleme geri dönüşüm toplama sistemi, yüksek üretkenlik sağlar.
• Sayma ünitesi için konveyör bant çıkışı, kağıt baskı silindiri desteği, elektrikle ayarlanabilir kağıt aralığı.
• Sayma çıkış ünitesi için yatay hareketli elektrikli ayar.

Katlama Ünitesi:

• Katlama doğruluğunu ve yüksek hızda stabiliteyi sağlamak için uzatılmış yüksek mukavemetli katlanır kutu köprü kolu.
• Düzgün yer değiştirme için ortasında yüksek mukavemetli bir köprü desteği bulunan doğrusal kılavuz senkron yanal hareket sistemini kullanır.
• Ayarlanabilir açıklığa sahip elastik kılavuz silindir sistemi, sıkıştırma hasarına karşı koruma sağlar, kağıt sıkışması sorunlarını etkili bir şekilde çözer.
• Katlanır şekillendirici kılavuz tekerlek sistemi, yardım için kılavuz çubukları, üst ve alt kayış kelepçeleme iletimi ile iyi katlama etkisi.
• Sapmaların etkili bir şekilde düzeltilmesi için her iki taraftan bağımsız olarak tahrik edilen motorla arka emme kayışı aktarımı.

Aktarım Birimi:

• CNC bağlantılı kontrol, rahat ve hızlı ayarlama.
• Elastik kılavuz baskı silindiri cihazı, üst ve alt kayış sıkıştırma iletimi.
• Çoklu döküntü giderme cihazları: hava bıçağı, fırça, elektrikli rulo fırça, mükemmel döküntü giderme etkisi.
• Optimum yapıştırma özellikleri için tutarlı tutkal sıcaklığını koruyan sabit sıcaklık ayarlı yapıştırma sistemi.
• Örgü delikli büyük tutkal tekerleği sistemi, stabil yapıştırma, kontrollü tutkal miktarı, elektrikle ayarlanabilir konum.

Ekipmanın özellikleri:

• giriiş
• 1. Tüm kağıt taşıma bantları bağımsız olarak hareket ettirilebilir. Kağıt taşıma bantları, atık kağıdın büyük ölçüde temizlenmesi için kağıt baskı tekerlekleri, fanlar ve fırçalarla donatılmıştır. Kılavuz tekerlek cihazı, üst ve alt kayış sıkıştırma iletimi. Elektrikli sol ve sağ yürüme, boyutu ayarlaması kolay
• 2. Yapıştırma tekerleği: Paslanmaz çelikten yapılmış, daha dayanıklı ve korozyona dayanıklı. Tutkal haznesi, konum ayarlamasını daha rahat ve doğru hale getiren doğrusal kılavuzlarla donatılmıştır.
• 3. Katlanır parça: Ana işlev, kartonu aşağı katlamak ve kartonu standart bir kutuya katlamak için ikinci kez basınç hattını düzeltmek için düzeltme plakasını kullanmaktır.
• 4. Kalıp temizliğinde eğer kazıma kısmı ve katlama kısmı temizlenmemiş ise atık kağıt artıkları tekrar temizlenecektir.

• 5. Parçaları birbirine vurun: Noktaları birbirine vurun ve ışığı sayarak, sayarak ve düzelterek onları doğru bir sayıyla dışarı doğru itin.
• 6. Çıkış kısmı: Dışarı itildikten sonra yukarıdaki kağıt tutucu çıktı için düzgün bir şekilde bastırılır.

Paketleme bölümünün mekanik konfigürasyonu:

(1), Taizhou Haoli redüktör

(2), AirTAC silindiri, solenoid valf

(3), Guangdong Duffy güç aktarım mili

(4), Rulman Harbin

Elektrik konfigürasyonu:

(1), Panasonic PLC

(2), Siemens kontaktörü

(3), Schneider düğmesi

(4), anahtarlamalı güç kaynağı: Tayvan MEAN WELL

(5), Fotoelektrik anahtar Beifuning

(6), Röle Omron

(7) İnsan-makine arayüzü Kunlun Tongtai

• 8. Kontrol paneli; PLC kontrolünü benimser ve sıfırlama ve hafıza gibi işlevlere sahiptir. (Dokunmatik ekran kontrolü ile birleştirilmiş PLC seçilebilir)
• 9. Makinenin her eylemi için kontrol paneli, sol ve sağ hareketi, kağıt merdanesinin yükselişini ve düşüşünü vb. kontrol eder.

Makine parçaları seçimi:

1. Otomatik tutkal beslemesi, dolaşan tutkal, asla tutkal kopmaz, manuel olarak tutkal eklemeye gerek yoktur, zamandan ve emekten tasarruf sağlar. Her türlü yapıştırıcıya uygundur.

2. Paslanmaz çelik tutkal kaplama tekerleği, korozyona dayanıklı, aşınmaya dayanıklı, eşit tutkal kaplama, tutkal tasarrufu, kullanılan tutkal miktarı, manuel tutkal kaplama miktarının yaklaşık üçte biri kadardır.

3. Katlama kısmı, kartonun daha pürüzsüz katlanmasını ve yapıştırmanın daha güzel ve doğru olmasını sağlayan ayarlanabilir çok geçişli pres çarkı seti ile donatılmıştır.

4. Sayma bölümü karton istiflemeyi düzeltir ve istifleme ve çıktı güvenli, istikrarlı, doğru ve hatasızdır. Dijital olarak kontrol edilir ve kullanımı kolaydır. Makineyi durdurmadan giriş yapılabilir.

Mmakine parametresi

Maksimum hız:320 metre/dakika

Başlatılan maksimum paket sayısı:20 paket

Maksimum karton boyutu:700mm*500mm

Minimum karton boyutu:195mm*105mm

Maksimum karton genişliği (sallanır kapak dahil):1100mm

Minimum karton genişliği (salıncak kapak dahil):240mm

Maksimum istifleme yüksekliği:350mm

Minimum istifleme yüksekliği:80mm

Paket başına maksimum miktar:50 adet

Paket başına minimum miktar:10 adet

Kemer:Siglin (Çin-Almanya ortak girişimi)

Makinenin normal çalışmasını ve makinenin daha uzun ömürlü olmasını sağlamak için, resimde işaretli alanlar için "her yarım ayda bir" düzenli yakıt ikmali ve bakımına dikkat edin.

Temel diyagramı

EK

Güvenli çalışma:

1. İşe başlamadan önce iş kıyafeti ve iş ayakkabısı giymeli, düğmelerini ve manşetlerini iliklemeli, cebinize düşmesi kolay eşyalar koymamalısınız.

2. Mürettebat işe vardıktan sonra ekipmanın çalışma menzilinde insan veya döküntü bulunmadığını kontrol edin. Ekipmanın üzerindeki koruyucu kapak sağlam olmalı ve gevşek olmamalıdır.

3. Ekipmanı çalıştırmadan önce zil çalmalı ve alarm çalmalıdır. Ancak ekipmanın çalışma menzilinde kimsenin bulunmadığı yeniden doğrulandıktan sonra cihaz çalıştırılabilir.

4. Ekipman çalışır durumdayken, çalışan tüm çalışma yüzeylerine elle dokunmak kesinlikle yasaktır, bakım ve silme işlerine izin verilmez. Çalışan kısımların üzerinden geçilmesine izin verilmez.

5. Mürettebat üyelerinin işbölümüne göre görevlerine sıkı sıkıya bağlı kalmaları, görev atlamaları veya izinsiz görevlerinden ayrılmaları yasaktır. Ekipmanın çalışmasına her zaman dikkat etmelidirler.

6. Ekipman çalışır durumdayken, çalışan tüm çalışma yüzeylerine elle dokunmak kesinlikle yasaktır, bakım ve silme işlerine izin verilmez. Çalışan kısımların üzerinden geçilmesine izin verilmez.

7. Mürettebat üyelerinin işbölümüne göre görevlerine sıkı sıkıya bağlı kalmaları, görev atlamaları veya izinsiz görevlerinden ayrılmaları yasaktır. Ekipmanın çalışmasına her zaman dikkat etmelidirler.

Bir anormallik bulunursa makineyi derhal kapatın.

8. Çalışırken hiç kimsenin ekipmanın etrafında oynamasına veya yüksek ses çıkarmasına izin verilmez.

9. Çalışma süreci boyunca iş yeri temiz ve düzgün tutulmalıdır. Cihazın çevresinde herhangi bir dağınıklık olmadığından emin olun. Aletler ve parçalar belirlenen yerlere yerleştirilmelidir.

10. Bu makinenin operatörü, ekipmanın ana düğmelerinin işlevlerine ve konumlarına aşina olmalıdır. Bir kaza meydana gelirse herkes acil durdurma düğmesine basabilir.
