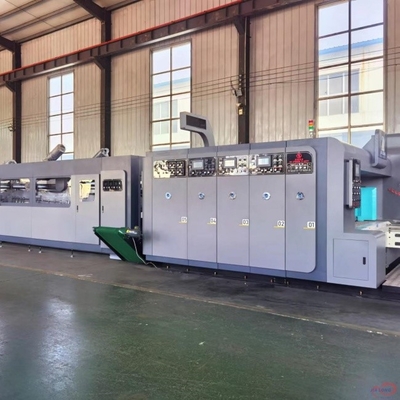

Yüksek frekanslı kutu düzeltme FFG Flexo baskı katlama yapıştırıcı

Flekso Katlanır Yapıştırıcı Karton Üretim Hattı

Maksimum çalışma hızı: 350 m/dak

Maksimum paketleme hızı: 20 paket/dak

Amaç ve Özellikler:

• CNC kontrol sistemi, arıza göstergesi, üretim kontrolü, uzaktan bakım.
• Otomatik algılama ve konumlandırma sistemi, hızlı plaka yükleme tahrik sistemi, hızlı plaka değişimi.
• Genişletilmiş toz kutusu, anti-statik cihaz, merkezi toz toplama, basınç koruması, etkili toz giderme.
• Doğruluk ve uzun ömür sağlamak amacıyla emme çarkı iletimi ve tahrik için alaşımlı çelik hassas zemin dişlilerini kullanır.
• Hassas yönlendirme ve düzenleme tekerlek sistemi, patlamaya dayanıklı tel, mükemmel katlama ve şekillendirme efektleriyle çift koltuklu "şekillendirme, kanal açma".
• "Yukarı ve aşağı" yüksek hızlı kağıt istifleme ve geri dönüşüm toplama sistemi, yüzey aşınmasına karşı koruma, yüksek üretim verimliliği.
• Elektrikli bileşenler, şanzıman yatakları vb. Avrupa CE sertifikasına sahip uluslararası markaları kullanır.

Sayma Çıkış Birimi:

• Yüzey aşınmasına karşı etkin koruma sağlayan "yukarı ve aşağı" toplama sistemi, yüksek üretim uyarlanabilirliği.
• Yüksek frekanslı kutu düzeltme, fan destekli kağıt düşürme, pnömatik düzleştirme, dolaşımlı iletim.
• Çoklu servo sürücü kontrolü, yüksek hızlı sayma istifleme geri dönüşüm toplama sistemi, yüksek üretkenlik sağlar.
• Sayma ünitesi için konveyör bant çıkışı, kağıt baskı silindiri desteği, elektrikle ayarlanabilir kağıt aralığı.
• Sayma çıkış ünitesi için yatay hareketli elektrikli ayar.

Katlama Ünitesi:

• Katlama doğruluğunu ve yüksek hızda stabiliteyi sağlamak için uzatılmış yüksek mukavemetli katlanır kutu köprü kolu.
• Düzgün yer değiştirme için ortasında yüksek mukavemetli bir köprü desteği bulunan doğrusal kılavuz senkron yanal hareket sistemini kullanır.
• Ayarlanabilir açıklığa sahip elastik kılavuz silindir sistemi, sıkıştırma hasarına karşı koruma sağlar, kağıt sıkışması sorunlarını etkili bir şekilde çözer.
• Katlanır şekillendirici kılavuz tekerlek sistemi, yardım için kılavuz çubukları, üst ve alt kayış kelepçeleme iletimi ile iyi katlama etkisi.
• Sapmaların etkili bir şekilde düzeltilmesi için her iki taraftan bağımsız olarak tahrik edilen motorla arka emme kayışı aktarımı.

Aktarım Birimi:

• CNC bağlantılı kontrol, rahat ve hızlı ayarlama.
• Elastik kılavuz baskı silindiri cihazı, üst ve alt kayış sıkıştırma iletimi.
• Çoklu döküntü giderme cihazları: hava bıçağı, fırça, elektrikli rulo fırça, mükemmel döküntü giderme etkisi.
• Optimum yapıştırma özellikleri için tutarlı tutkal sıcaklığını koruyan sabit sıcaklık ayarlı yapıştırma sistemi.
• Örgü delikli büyük tutkal tekerleği sistemi, stabil yapıştırma, kontrollü tutkal miktarı, elektrikle ayarlanabilir konum.

Ekipmanın özellikleri:

• giriiş
• 1. Tüm kağıt taşıma bantları bağımsız olarak hareket ettirilebilir. Kağıt taşıma bantları, atık kağıdın büyük ölçüde temizlenmesi için kağıt baskı tekerlekleri, fanlar ve fırçalarla donatılmıştır. Kılavuz tekerlek cihazı, üst ve alt kayış sıkıştırma iletimi. Elektrikli sol ve sağ yürüme, boyutu ayarlaması kolay
• 2. Yapıştırma tekerleği: Paslanmaz çelikten yapılmış, daha dayanıklı ve korozyona dayanıklı. Tutkal haznesi, konum ayarlamasını daha rahat ve doğru hale getiren doğrusal kılavuzlarla donatılmıştır.
• 3. Katlanır parça: Ana işlev, kartonu aşağı katlamak ve kartonu standart bir kutuya katlamak için ikinci kez basınç hattını düzeltmek için düzeltme plakasını kullanmaktır.
• 4. Kalıp temizliğinde eğer kazıma kısmı ve katlama kısmı temizlenmemiş ise atık kağıt artıkları tekrar temizlenecektir.

• 5. Parçaları birbirine vurun: Noktaları birbirine vurun ve ışığı sayarak, sayarak ve düzelterek onları doğru bir sayıyla dışarı doğru itin.
• 6. Çıkış kısmı: Dışarı itildikten sonra yukarıdaki kağıt tutucu çıktı için düzgün bir şekilde bastırılır.

Paketleme bölümünün mekanik konfigürasyonu:

(1), Taizhou Haoli redüktör

(2), AirTAC silindiri, solenoid valf

(3), Guangdong Duffy güç aktarım mili

(4), Rulman Harbin

Elektrik konfigürasyonu:

(1), Panasonic PLC

(2), Siemens kontaktörü

(3), Schneider düğmesi

(4), anahtarlamalı güç kaynağı: Tayvan MEAN WELL

(5), Fotoelektrik anahtar Beifuning

(6), Röle Omron

(7) İnsan-makine arayüzü Kunlun Tongtai

• 8. Kontrol paneli; PLC kontrolünü benimser ve sıfırlama ve hafıza gibi işlevlere sahiptir. (Dokunmatik ekran kontrolü ile birleştirilmiş PLC seçilebilir)
• 9. Makinenin her hareketi için kontrol paneli, sol ve sağ hareketi, kağıt merdanesinin yükselişini ve düşüşünü vb. kontrol eder.

Mmakine parametresi

Maksimum hız:320 metre/dakika

Başlatılan maksimum paket sayısı:20 paket

Maksimum karton boyutu:700mm*500mm

Minimum karton boyutu:195mm*105mm

Maksimum karton genişliği (sallanır kapak dahil):1100mm

Minimum karton genişliği (salıncak kapak dahil):240mm

Maksimum istifleme yüksekliği:350mm

Minimum istifleme yüksekliği:80mm

Paket başına maksimum miktar:50 adet

Paket başına minimum miktar:10 adet

Kemer:Siglin (Çin-Almanya ortak girişimi)
