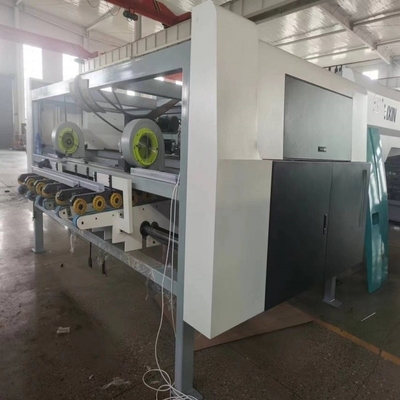

Flexo Katlanmalı Yapıştırıcı Karton Üretim hattı
Maksimum çalışma hızı: 350 m/dakikada
En yüksek ambalaj hızı:20paket/dakika
Amaç ve Özellikleri:
- CNC kontrol sistemi, hata gösterimi, üretim kontrolü, uzaktan bakım.
- Otomatik algılama ve konumlandırma sistemi, hızlı plaka yükleme sürücü sistemi, hızlı plaka değişikliği.
- Genişletilmiş toz kutusu, anti-statik cihaz, merkezi toz toplama, basınç koruması, etkili toz temizleme.
- Doğruluk ve uzun ömür sağlamak için emme tekerleği aktarımı ve tahrik için alaşımlı çelik hassaslıklı zemin dişlilerini benimser.
- İki koltuklu "forming, slotting", hassas kılavuzlama ve düzenleme tekerlek sistemi, patlama geçirmez tel, mükemmel katlama ve formlama etkileri.
- "Yukarı ve aşağı" yüksek hızlı kağıt yığma ve geri dönüşüm toplama sistemi, yüzey aşınmasına karşı koruma, yüksek üretim verimliliği.
- Elektriksel bileşenler, vites rulmanları vb., Avrupa CE sertifikalı uluslararası markaları kullanır.
Sayım çıkış birimi:
- "Yukarı ve aşağı" toplama sistemi, yüzey aşınmasına karşı etkili bir şekilde korumak, yüksek üretim uyarlanabilirliği.
- Yüksek frekanslı kutu düzeltmesi, fan destekli kağıt dökme, pnevmatik düzleştirme, dolaşımlı şanzıman.
- Çoklu servo sürücü kontrolü yüksek hızlı sayım yığma geri dönüşüm toplama sistemi, yüksek verimliliği sağlar.
- Sayma birimi için konveyör bant çıkışı, kağıt presleme yuvarlak desteği, elektrikle ayarlanabilir kağıt boşluğu.
- Yatay hareket, sayım çıkış birimi için elektrik ayarlama.
Katlama birimi:
- Katlama doğruluğunu ve yüksek hızlı istikrarını sağlamak için genişletilmiş yüksek dayanıklı katlanabilir kutu köprü kolu.
- Düzgün hareket etmek için ortada yüksek dayanıklı bir köprü desteği olan doğrusal kılavuz eşzamanlı yan hareket sistemi kullanır.
- Düzenlenebilir boşluklu, sıkıştırma hasarına karşı koruyucu, kağıt tıkanıklığı sorunlarını etkili bir şekilde çözen esnek rehberlik rulo sistemi.
- Destek için rehber çubukları olan katlama şekillendirme rehberlik tekerleği sistemi, üst ve alt kemer sıkıştırma taşıma ile iyi katlama etkisi.
- Arka emme kemeri aktarımı, sapmaların etkili bir şekilde düzeltilmesi için her iki tarafta da bağımsız olarak çalıştırılan motor.
Transfer Birimi:
- CNC bağlantılı kontrol, uygun ve hızlı ayarlama.
- Elastik yönlendirme basınç rulo cihazı, üst ve alt kemer sıkıştırma aktarımı.
- Çoklu enkaz temizleme cihazları: hava bıçağı, fırça, elektrikli yuvarlak fırça, mükemmel enkaz temizleme etkisi.
- Sabit sıcaklık ayarlanabilir yapıştırma sistemi, optimal yapıştırma özellikleri için tutarlı yapıştırma sıcaklığını korur.
- Ağ deliği büyük yapıştırıcı tekerlek sistemi, istikrarlı yapıştırma, kontrol edilen yapıştırıcı miktarı, elektrikle ayarlanabilir pozisyon.
Ekipmanın özellikleri:
- Tanıtım
- 1. Tüm kağıt taşıyıcı kemerleri bağımsız olarak hareket ettirilebilir. Kağıt taşıyıcı kemerler, atık kağıdı en büyük ölçüde temizlemek için kağıt presleme tekerlekleri, fanlar ve fırçalarla donatılmıştır.Kılavuz tekerleği aygıtıElektrikli sol ve sağ yürüyüş, boyutu ayarlamak kolay
- 2. Yapıştırma tekerleği: Paslanmaz çelikten yapılmış, daha dayanıklı ve korozyona dayanıklıdır. Yapıştırma hopperi doğrusal kılavuzlar ile donatılmıştır, bu da pozisyon ayarlamasını daha uygun ve doğru hale getirir.
- 3Katlama kısmı: Ana işlev kartonu aşağıya katlamaktır ve kartonu standart bir kutuya katlamak için ikinci kez basınç hattını düzeltmek için düzeltme plakasını kullanır.
- 4Kalıplama temizliği için, kazım kısmı ve katlama kısmı temizlenmemişse, atık kağıt parçaları tekrar temizlenir.
- 5Parçaları birbirine vurun: Noktaları birbirine vurun ve ışık sayma, sayma ve düzeltme yoluyla doğru bir sayı ile dışarı itin.
- 6Çıkış kısmı: Dışarıya ittikten sonra, yukarıdaki kağıt tutucu çıkış için pürüzsüz bir şekilde basar.
Paketleme bölümünün mekanik yapılandırması:
(1) Taizhou Haoli azaltıcı
(2) AirTAC silindir, solenoid valfi
(3) Guangdong Duffy güç aktarım asısı
(4), Harbin'de
Elektriksel yapılandırma:
(1) Panasonic PLC
(2) Siemens kontaktoru
(3), Schneider düğmesi
(4) Aktarma güç kaynağı: Taiwan MEAN WELL
(5), Fotoelektrik anahtarı Beifuning
(6), Omron röle.
(7) İnsan-makine arayüzü Kunlun Tongtai
- 8. Kontrol paneli; PLC kontrolü benimser ve sıfırlama ve bellek gibi işlevlere sahiptir. (PLC dokunmatik ekran kontrolü ile birleştirilmiş seçilebilir)
- 9Makinenin her bir hareketi için kontrol paneli, sol ve sağ hareketleri, kağıt tabakasının yükselmesini ve düşmesini kontrol eder.
| Model | 2400Model | 2600Model | 2800Model | 2000Model |
| BoyutA(mm) | 80-660 | 80 ¢660 | 80-660 | 80-660 |
| BoyutB ((mm) | 470-2400 | 600 ¢ 2600 | 600-2800 | 600-2000 |
| BoyutC ((mm) | 130-660 | 165 ¥660 | 165-660 | 135-660 |
| BoyutD ((mm) | 170-1050 | 240 ¥1200 | 240-1200 | 200-1000 |
| Kurulum alanı ((mm) | 10-3m | 10.5-3.5m | 10.5-3.7m | 10-3.5m |
| Güç(KW) | 8kw | 8kw | 8kw | 8kw |
| Toplam ağırlık(T) | 5T | 5.5T | 5.5T | 5.5T |
