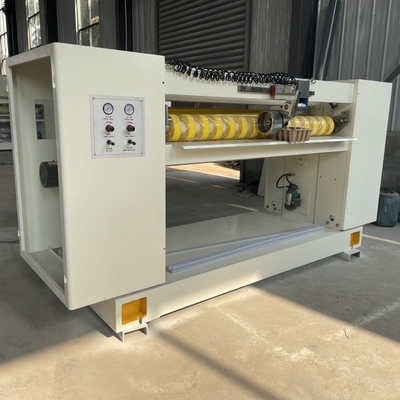

NC-100 NC kesici helisel bıçaklar

Çapraz kesme makinesi olarak da bilinen oluklu kağıt çapraz kesme makinesi, karton işleme makineleri kategorisine girer. Oluklu mukavva üretim hattında oluklu kağıt çapraz kesme makinesi, kartonu bitmiş ürüne kesmek için kullanılan ekipmandır. Teknik performansı ve ekipman ayarı, son kesim boyutunun hassasiyetini, kırışıkların kırılıp kırılmadığını ve bitmiş kartonun kesilmiş kenarlarının düzgünlüğünü ve görünümünü doğrudan etkiler.


Oluklu kağıt çapraz kesme makinesi, oluklu mukavva üretim hattındaki temel bağımsız makinelerden biridir. Transmisyon kontrol yöntemine dayanan iki tip çapraz kesme makinesi vardır: mekanik çapraz kesme makineleri ve bilgisayar kontrollü çapraz kesme makineleri. Bilgisayar kontrollü çapraz kesme makineleri endüstriyel kontrol bilgisayarları aracılığıyla çalıştırılır. Önceden ayarlanmış uzunluğa göre bıçak milinin dönüşünü kontrol ederek kartonu keserler. Hassas mekanik şanzımanla birleştirilen bu makineler, kesme hatalarını ±1 mm aralığında tutabilir. Bilgisayar kontrollü çapraz kesim makineleri arasında helisel bıçaklı çapraz kesim makineleri ve düz bıçaklı çapraz kesim makineleri bulunmaktadır. Helisel bıçaklı çapraz kesim makineleri, kalın kartonların yüksek hızda kesilmesine daha uygun olup, düzgün kesimler ve daha uzun bıçak ömrü sağlar.

Yapısal özellik:

• 200 adetlik siparişi saklayabilir, kesici özellikleri hızlı ve doğru bir şekilde değiştirebilir, siparişleri durmadan değiştirebilir ve ağ bağlantılı bilgisayarların üretim yönetimini kolaylaştırmasını sağlar.
• Bıçaklı şaft tahrik dişlileri hassas dövme çelikten indüksiyonla sertleştirmeye, boşluksuz şanzımana, gelişmiş anahtarsız bağlantıya ve yüksek iletim doğruluğuna sahiptir.
• Kesme makinesi kakma ön çelik bıçak bıçağı spiral yapısını, tırtıklı bıçağı benimser. makas, makas, kesme kuvveti, uzun bıçak ömrü
• Besleme silindirlerinin çevresinde güneş dişlisi merdane yolu kullanılır, düzgün teslimat, eşit basınç, levha levhanın kırılması veya tıkanmaya neden olması kolaydır
• Bu model frenleme enerjisi depolamasıdır (dinamik olmayan frenleme), dolayısıyla üretim sürecindeki enerji tüketimi, ortalama elektrik tüketimi sıradan bir NC kesme makinesinin 1/3'üdür ve para tasarrufu hedefine ulaşmak için % 70'ten fazla güç tasarrufu sağlar.
• Hassas bıçak kavraması ve çalışma dengesi sağlamak için hassas şekilde ayarlanabilen boşluksuz dişli.
• Her dişli konumunda iki bakır dağıtımlı bağımsız bir yağ pompası ve filtrenin kullanılması, yağlama, yağlama ve soğutma
• Bıçak silindiri: kaliteli dövme çelik malzeme, dengeli, iyi stabilite.

Silindir çapı parametreleri:

• Bıçak mili merkez mesafesini çaprazlayın:￠216mm
• Alt taşıma silindiri çapından önce ￠156mm
• Alt taşıma silindiri çapından sonra: ￠156mm
• Merdane silindirinin ön çapı: ￠70mm
• Merdane silindirinin ön çapı: ￠70mm

Not: Tümü taşlama silindirleri yapıldıktan sonra sert krom kaplamalı (bıçak milinin altı hariç)

Güç motorları ve elektriksel parametreler:

• ana tahrik motor gücü: 18.5KW Tam AC senkron servo
• Motor gücünü beslemeden önce ve sonra: 3KW (Frekans Kontrolü)
• Yağlama yağı pompası motor gücü: 0.25KW

Temel olarak satın alınan parçalar, hammaddeler ve menşei:
