NC Kesicisi Gürültülü Karton Üretim Hatı Kesme Kartonu Kesmek Kesinlikle

NC-100 NC kesici helisel bıçaklar

Çapraz kesme makinesi olarak da bilinen oluklu kağıt çapraz kesme makinesi, karton işleme makineleri kategorisine girer. Oluklu mukavva üretim hattında oluklu kağıt çapraz kesme makinesi, kartonu bitmiş ürüne kesmek için kullanılan ekipmandır. Teknik performansı ve ekipman ayarı, son kesim boyutunun hassasiyetini, kırışıkların kırılıp kırılmadığını ve bitmiş kartonun kesilmiş kenarlarının düzgünlüğünü ve görünümünü doğrudan etkiler.


Oluklu kağıt çapraz kesme makinesi, oluklu mukavva üretim hattındaki temel bağımsız makinelerden biridir. Transmisyon kontrol yöntemine dayanan iki tip çapraz kesme makinesi vardır: mekanik çapraz kesme makineleri ve bilgisayar kontrollü çapraz kesme makineleri. Bilgisayar kontrollü çapraz kesme makineleri endüstriyel kontrol bilgisayarları aracılığıyla çalıştırılır. Önceden ayarlanmış uzunluğa göre bıçak milinin dönüşünü kontrol ederek kartonu keserler. Hassas mekanik şanzımanla birleştirilen bu makineler, kesme hatalarını ±1 mm aralığında tutabilir. Bilgisayar kontrollü çapraz kesim makineleri arasında helisel bıçaklı çapraz kesim makineleri ve düz bıçaklı çapraz kesim makineleri bulunmaktadır. Helisel bıçaklı çapraz kesim makineleri, kalın kartonların yüksek hızda kesilmesine daha uygun olup, düzgün kesimler ve daha uzun bıçak ömrü sağlar.

Kullanımı ve Özellikleri:

1. Tasarım Hızı: 100-150m/dak; Etkili Genişlik: 1400-2200mm

2. 200 takım siparişi saklayabilir ve makineyi durdurmadan kağıt kesme özelliklerinde hızlı ve doğru değişiklikler yapılmasına olanak tanır. Ayrıca uygun üretim yönetimi için bir bilgisayar ağına da bağlanabilir.

3. Bıçak mili tahrik dişlileri, yüksek frekanslı söndürme özelliğine sahip hassas dövme çelik malzemeden yapılmıştır ve boşluksuz iletim sağlar. Yüksek iletim doğruluğu için gelişmiş kesintisiz bağlantı yöntemleri kullanılır.

4. Çapraz kesme makinesi bıçakları, testere dişi bıçak şeklinde kakma çelik spiral bıçak yapısına sahiptir. Makas tipi kesme, minimum kesme kuvveti ve uzun bıçak ömrü sağlar.

5. Hem ön hem de arka kağıt besleme tekerlekleri, güneş dişlisi baskı kağıt yöntemini kullanarak, tahtaya zarar vermeden veya tıkanmalara neden olmadan düzgün ve eşit bir taşıma sağlar.

6. Bu makine, üretim sırasında düşük enerji tüketimine yol açan rejeneratif frenlemeyi (enerji tüketmeyen frenleme) kullanır. Ortalama güç tüketimi, normal bir NC kesme makinesinin üçte biri olup, %70'in üzerinde tasarruf sağlar ve maliyet tasarrufu hedeflerine ulaşır.

Fonksiyonel Özellikler:

• Bu makinenin tüm dişlileri yüksek kaliteli çelikten hassas taşlanmıştır; bu sayede sorunsuz iletim, düşük gürültü ve uzun ömür sağlanır.
• Bıçak tutucusunun gelişmiş yapısı, statik denge ve düzgün çalışma için işlenmiş bıçak miliyle kolay ayarlamaya olanak tanır.
• Makinenin aktarma mekanizması, yağlamayı sirküle etmek için bir yağlama pompası kullanır.
• Mükemmel performans ve uzun süreli sorunsuz çalışma sunan, Tayvan veya Almanya'dan gelen yeni nesil bilgisayar sistemiyle donatılmıştır.
• Kullanıcılar ithal ve yerli üretim bıçaklar arasında seçim yapabiliyor.
• Üç, beş veya yedi katlı oluklu mukavva üretim hatlarına uygundur.

Yapısal özellik:

• 200 adetlik siparişi saklayabilir, kesici özellikleri hızlı ve doğru bir şekilde değiştirebilir, siparişleri durmadan değiştirebilir ve ağ bağlantılı bilgisayarların üretim yönetimini kolaylaştırmasını sağlar.
• Bıçaklı şaft tahrik dişlileri hassas dövme çelikten indüksiyonla sertleştirmeye, boşluksuz şanzımana, gelişmiş anahtarsız bağlantıya ve yüksek iletim doğruluğuna sahiptir.
• Kesme makinesi kakma ön çelik bıçak bıçağı spiral yapısını, tırtıklı bıçağı benimser. makas, makas, kesme kuvveti, uzun bıçak ömrü
• Besleme silindirlerinin çevresinde güneş dişlisi merdane yolu kullanılır, düzgün teslimat, eşit basınç, levha levhanın kırılması veya tıkanmaya neden olması kolaydır
• Bu model frenleme enerjisi depolamasıdır (dinamik olmayan frenleme), dolayısıyla üretim sürecindeki enerji tüketimi, ortalama elektrik tüketimi sıradan bir NC kesme makinesinin 1/3'üdür ve para tasarrufu hedefine ulaşmak için % 70'ten fazla güç tasarrufu sağlar.
• Hassas bıçak kavraması ve çalışma dengesi sağlamak için hassas şekilde ayarlanabilen boşluksuz dişli.
• Her dişli konumunda iki bakır dağıtımlı bağımsız bir yağ pompası ve filtrenin kullanılması, yağlama, yağlama ve soğutma
• Bıçak silindiri: kaliteli dövme çelik malzeme, dengeli, iyi stabilite.

Silindir çapı parametreleri:

• Bıçak mili merkez mesafesini çaprazlayın:￠216mm
• Alt taşıma silindiri çapından önce ￠156mm
• Alt taşıma silindiri çapından sonra: ￠156mm
• Merdane silindirinin ön çapı: ￠70mm
• Merdane silindirinin ön çapı: ￠70mm

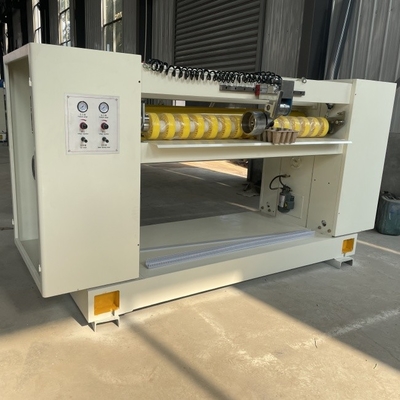

Makine detayları resmi
